Identyfikowalność urządzeń medycznych jest obecnie najwyższym priorytetem dla producentów i organów regulacyjnych. Wraz z wprowadzeniem systemu UDI (Unique Device Identification), branża medyczna podjęła zdecydowany krok w kierunku bardziej rygorystycznych standardów bezpieczeństwa. Jednak zapewnienie zgodnych oznaczeń, które są odporne na wielokrotną sterylizację, agresywne zabiegi chemiczne i długotrwałe cykle użytkowania, nie jest łatwe. W tym kontekście pikosekundowe znakowanie laserowe staje się najnowocześniejszym rozwiązaniem technologicznym.
Dlaczego kody UDI wymagają zaawansowanej technologii laserowej
Urządzenia medyczne pracują w bardzo trudnych warunkach. Narzędzia chirurgiczne, implanty i komponenty diagnostyczne muszą przetrwać cykle sterylizacji w autoklawie, pasywację cytrynową i azotową, a także obróbkę mechaniczną, która wystawiłaby na próbę wszelkie oznaczenia powierzchni. Międzynarodowe przepisy (FDA 21 CFR część 801 w Stanach Zjednoczonych, MDR 2017/745 w Europie) wymagają, aby kody UDI – zwykle reprezentowane przez Data Matrix – pozostały czytelne przez cały okres użytkowania urządzenia.
Konwencjonalne lasery włóknowe, choć skuteczne w przypadku wielu materiałów metalowych, mają znaczne ograniczenia, jeśli chodzi o uzyskiwanie oznaczeń spełniających wymagania sektora medycznego. Ciepło generowane podczas procesu może zmienić mikrostrukturę powierzchni stali nierdzewnej, tworząc strefy zmienione termicznie, które obniżają odporność na korozję. Jest to niedopuszczalne w przypadku urządzeń, które muszą zachować integralność strukturalną i chemiczną w krytycznych warunkach.
Pikosekunda a nanosekunda: różnice technologiczne i wydajnościowe
Aby zrozumieć prawdziwą przewagę lasera pikosekundowego w znakowaniu UDI, konieczne jest porównanie go z nanosekundową technologią UV, która od lat jest standardem w branży medycznej.
Czas trwania impulsu i mechanizm ablacji
Najbardziej oczywista różnica polega na czasie trwania impulsu laserowego. Lasery nanosekundowe UV zazwyczaj działają z impulsami w zakresie 10-30 nanosekund, podczas gdy lasery pikosekundowe działają z impulsami krótszymi niż 500 pikosekund (często w zakresie 2-10 pikosekund). Ta pozornie niewielka różnica ma głębokie konsekwencje dla fizycznego mechanizmu interakcji z materiałem.
W przypadku impulsów w zakresie nanosekund laser nadal generuje szczątkowy efekt termiczny: materiał ma czas na pochłonięcie energii i przekazanie ciepła do otaczających warstw, generując niewielką strefę wpływu ciepła (HAZ). W przypadku laserów pikosekundowych impuls jest tak krótki, że materiał ulega ablacji przed rozprzestrzenieniem się ciepła. Proces ten, zwany „zimną ablacją„, drastycznie minimalizuje zakłócenia termiczne.
Moc szczytowa i gęstość energii
Kolejnym kluczowym aspektem jest moc szczytowa. Przy tej samej średniej mocy, laser pikosekundowy koncentruje energię w niezwykle małych oknach czasowych, osiągając moc szczytową do 50 razy wyższą niż standardowe lasery światłowodowe. Ta wysoka gęstość energii umożliwia „odparowanie” materiału z mikrometryczną precyzją, uzyskując ostre krawędzie i dobrze zdefiniowane profile bez uszkadzania otaczającego podłoża.
Chociaż nanosekundowe lasery UV są już bardzo precyzyjne ze względu na krótką długość fali (355 nm), nie osiągają takiej samej intensywności szczytowej. Rezultatem jest znakowanie, które jest nadal skuteczne, ale z wyższym ciepłem resztkowym, co może być problematyczne w przypadku wrażliwych materiałów, takich jak austenityczne stale nierdzewne stosowane w sektorze medycznym.
Odporność na testy chemiczne i ścieranie
Oznaczenia wykonane za pomocą laserów pikosekundowych wykazują doskonałą odporność na korozję i ścieranie. W urządzeniach medycznych przeznaczonych do cykli pasywacji cytrynowej i azotowej – agresywnych procesów chemicznych stosowanych do przywracania warstwy pasywacyjnej stali nierdzewnej – pikosekundowe oznaczenia UV mogą wykazywać oznaki degradacji po drugim lub trzecim cyklu. Natomiast oznaczenia pikosekundowe wielokrotnie przechodzą te testy bez utraty czytelności.
Dzieje się tak, ponieważ brak strefy zmienionej termicznie zapobiega powstawaniu mikropęknięć, miejscowemu utlenianiu lub zmianom struktury krystalicznej, które ułatwiłyby atak chemiczny. Znakowanie jest dosłownie „zintegrowane” z powierzchnią metalu, bez nieciągłości strukturalnych.
Kontrast i czytelność optyczna
Charakterystyczną zaletą laserów pikosekundowych jest niewyczuwalna czerń na stali nierdzewnej. Podczas gdy nanosekundowe lasery UV wytwarzają wyraźne, dobrze widoczne oznaczenia, pikosekundowe generują głęboką, nieprzezroczystą, wolną od odbić czerń. Ten wysoki kontrast znacznie poprawia czytelność kodów Data Matrix, ułatwiając automatyczne skanowanie nawet w trudnych warunkach oświetleniowych lub pod nieoptymalnym kątem.
Matowy efekt wynika z mikrostruktury powierzchni powstałej w wyniku ablacji na zimno: nanometrycznej tekstury, która zatrzymuje światło zamiast je odbijać, generując wizualną czerń bez potrzeby utleniania lub chemicznej zmiany materiału.
Szybkość procesu
Z punktu widzenia produkcji, lasery pikosekundowe oferują prędkość do trzech razy większą niż konwencjonalne nanosekundowe lasery UV. Przewaga ta wynika z wysokiej mocy szczytowej, która pozwala na szybsze usuwanie materiału przy tej samej liczbie przejść. W szybkich środowiskach produkcyjnych różnica ta przekłada się na znaczny wzrost wydajności godzinowej.
Konserwacja i trwałość
Jednym z aspektów, który jest często niedoceniany, jest żywotność operacyjna źródeł laserowych. Szacuje się, że średnia żywotność laserów pikosekundowych wynosi około 100 000 godzin rzeczywistej pracy, przy czym praktycznie nie wymagają one konserwacji. Lasery nanosekundowe UV, choć są dojrzałymi i niezawodnymi technologiami, wymagają częstszej konserwacji i mają krótszą żywotność, zazwyczaj w zakresie 20 000-30 000 godzin.
Kiedy wybrać nanosekundowe promieniowanie UV
Pomimo oczywistych zalet promieniowania pikosekundowego, nadal istnieją zastosowania, w których nanosekundowe promieniowanie UV pozostaje konkurencyjne. W przypadku określonych tworzyw sztucznych lub polimerów, długość fali UV (355 nm) zapewnia optymalną absorpcję, której pikosekunda przy długości fali 1064 nm nie jest w stanie odtworzyć. Co więcej, w zastosowaniach, w których budżety są ograniczone, a wymagania dotyczące odporności chemicznej są mniej rygorystyczne, nanosekundowe promieniowanie UV jest sprawdzonym i niedrogim rozwiązaniem.
Zgodność z przepisami i pełna identyfikowalność
Oprócz jakości znakowania, zgodność z przepisami UDI wymaga zintegrowanego ekosystemu identyfikowalności. Systemy laserowe LASIT mogą być wyposażone w niestandardowe oprogramowanie, które łączy się bezpośrednio z firmowymi bazami danych i systemami MES, zapewniając, że każdy oznaczony kod UDI jest unikalny, zarejestrowany i skorelowany z informacjami produkcyjnymi.
Integracja z maszynowymi systemami wizyjnymi do automatycznej weryfikacji jakości kodu (klasyfikacja zgodna z ISO/IEC 15415 i AIM DPM) stanowi dodatkową warstwę bezpieczeństwa. Systemy te sprawdzają każdą matrycę danych natychmiast po oznaczeniu, weryfikując, czy stopień czytelności mieści się w przedziale od A do B, zgodnie z wymaganiami standardów branżowych. W przypadku oznaczenia niezgodnego z normami (klasa C lub niższa), system może aktywować automatyczne odrzucenie, ponowne oznaczenie lub procedury ostrzegania operatora.
Praktyczne zastosowania w sektorze medycznym

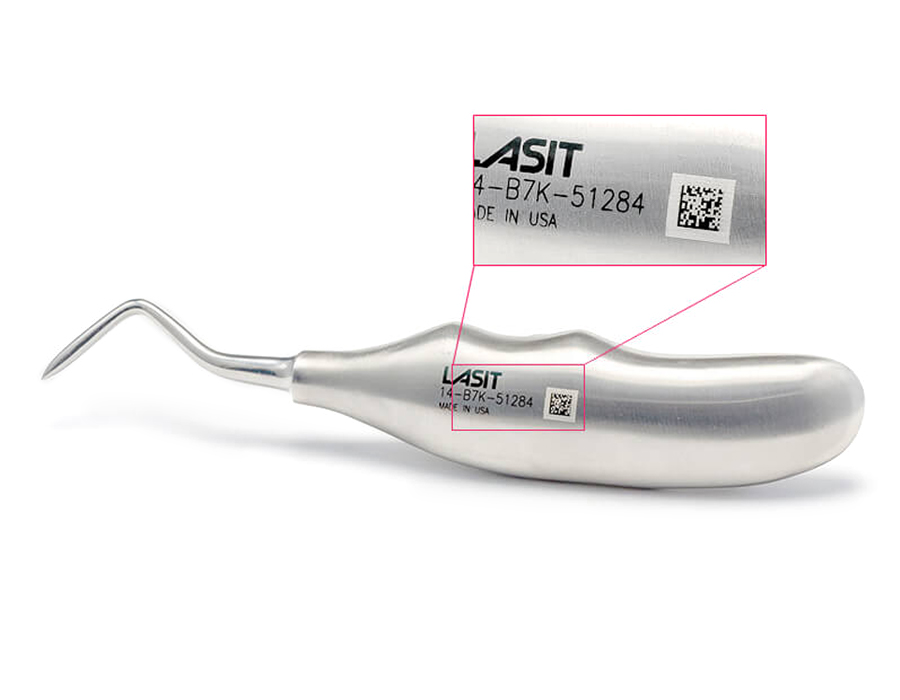

Pikosekundowe znakowanie laserowe UDI znajduje zastosowanie w bardzo szerokiej gamie urządzeń medycznych: narzędziach chirurgicznych ze stali nierdzewnej 316L, implantach ortopedycznych z tytanu i stopów biokompatybilnych, komponentach endoskopowych, narzędziach dentystycznych, protezach i urządzeniach do implantacji. W każdym przypadku zdolność do generowania czarnych, nieusuwalnych i trwałych oznaczeń jest krytycznym czynnikiem zapewniającym identyfikowalność w całym cyklu życia produktu.
Szczególnie istotna jest aplikacja na komponentach przeznaczonych do wielokrotnego użytku ze sterylizacją w autoklawie. Narzędzia chirurgiczne, które przechodzą przez setki cykli sterylizacji w temperaturze 134°C, obróbkę chemiczną w celu usunięcia pozostałości organicznych i obsługę mechaniczną podczas użytkowania, wymagają oznaczeń, które nie ulegają degradacji w czasie. Laser pikosekundowy gwarantuje taką odporność bez uszczerbku dla właściwości powierzchni materiału.
Względy ekonomiczne i zwrot z inwestycji
Inwestycja w pikosekundowy system laserowy jest wyższa niż w nanosekundowe rozwiązania UV lub konwencjonalne rozwiązania światłowodowe. Jednak korzyści w postaci niższych kosztów operacyjnych, minimalnej konserwacji, szybkości procesu i zgodności z przepisami prowadzą do korzystnego zwrotu z inwestycji (ROI) w perspektywie średnio- i długoterminowej.
W przypadku firm produkujących duże ilości urządzeń medycznych z rygorystycznymi wymaganiami dotyczącymi identyfikowalności, początkowa różnica w kosztach szybko się amortyzuje dzięki zwiększonej produktywności i zmniejszonej ilości odpadów. Ponadto długa żywotność źródła laserowego drastycznie zmniejsza planowane koszty konserwacji i wymiany komponentów, co znacząco wpływa na całkowity koszt posiadania (TCO) systemu.
Integracja i automatyzacja online
Kluczową kwestią dla producentów urządzeń medycznych jest możliwość integracji systemów znakowania laserowego ze zautomatyzowanymi liniami produkcyjnymi. LASIT oferuje modułowe rozwiązania PowerMark zaprojektowane specjalnie do integracji z komórkami robotów lub zsynchronizowanymi liniami produkcyjnymi. Systemy te mogą działać w trybie autonomicznym (bez dedykowanego komputera), komunikując się za pośrednictwem standardowych protokołów branżowych, takich jak PROFINET, Ethernet/IP lub Modbus TCP.
Integracja umożliwia zarządzanie znakowaniem jako częścią ciągłego procesu, z dwukierunkową komunikacją między systemem laserowym a nadzorcą linii. Oprogramowanie może odbierać w czasie rzeczywistym informacje wymagane do dynamicznego wypełnienia kodu UDI (numer seryjny, partia, data produkcji), znakować urządzenie, weryfikować jakość znakowania i przesyłać wynik do systemu centralnego, a wszystko to bez ręcznej interwencji. Laserowe znakowanie kodów UDI za pomocą technologii pikosekundowej stanowi ewolucję potrzebną do sprostania wyzwaniom nowoczesnej identyfikowalności medycznej. Połączenie ekstremalnej odporności na obróbkę chemiczną i mechaniczną, wysokiego kontrastu, szybkości procesu i trwałości operacyjnej sprawia, że rozwiązanie to jest preferowanym wyborem dla producentów, którzy nie mogą iść na kompromis w zakresie jakości i zgodności z przepisami. Choć wymaga wyższej inwestycji początkowej niż technologie nanosekundowe, korzyści w zakresie wydajności i obniżone koszty operacyjne w dłuższej perspektywie w pełni uzasadniają wybór tej technologii.
