Laboratorium LASIT: Testowanie i kontrola jakości znakowania laserowego instrumentów medycznych

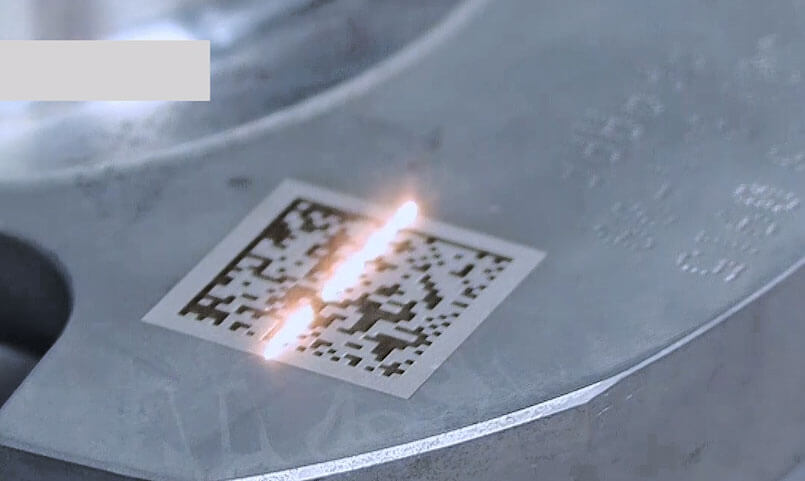

Znakowanie laserowe w sektorze medycznym stanowi wyjątkowe wyzwanie technologiczne wymagające precyzji, niezawodności i zgodności z surowymi normami regulacyjnymi. Urządzenia medyczne wymagają stałej identyfikowalności przez cały cykl życia, z nieusuwalnymi kodami, które są odporne na sterylizację, pasywację i inne agresywne zabiegi.

Najnowocześniejsze laboratorium dla sektora medycznego

Firma LASIT opracowała kompleksowe laboratorium technologiczne specjalnie dostosowane do potrzeb sektora medycznego. Dzięki ponad 27 systemom laserowym różnych technologii, centralne laboratorium zostało zaprojektowane tak, aby sprostać każdemu wyzwaniu związanemu z laserowym znakowaniem i grawerowaniem na urządzeniach medycznych z dowolnego materiału i o dowolnej geometrii. To centrum doskonałości jest wspierane przez sieć laboratoriów satelitarnych w Niemczech, Polsce, Francji, Wielkiej Brytanii, Hiszpanii, Mediolanie, Meksyku i USA, które umożliwiają lokalne testy wstępne i demonstracje, skracając czas i koszty rozwoju dla międzynarodowych klientów.

To, co wyróżnia laboratorium LASIT, to nie tylko różnorodność źródeł laserowych, ale także możliwość naukowej weryfikacji jakości oznaczeń za pomocą zaawansowanego sprzętu metrologicznego. To zintegrowane podejście umożliwia zagwarantowanie wyników spełniających potrzeby sektora medycznego od najwcześniejszych etapów rozwoju procesu.

Dostępne technologie laserowe

Laboratorium jest wyposażone w pełną gamę technologii laserowych, z których każda nadaje się do określonych zastosowań medycznych:

• Lasery pikosekundowe: Dostępne w mocach 50 W, 100 W i 200 W, idealne do usuwania czarnych śladów anoksydacyjnych na stali nierdzewnej, tytanie i innych stopach stosowanych w implantowanych urządzeniach medycznych. Czas trwania impulsu w zakresie pikosekund (10^-12 sekund) umożliwia transfer energii przy minimalnym efekcie termicznym, co ma zasadnicze znaczenie dla krytycznych komponentów.
• Lasery femtosekundowe: do bardzo precyzyjnej mikroobróbki z impulsami rzędu 10^-15 sekund, umożliwiające „zimną” ablację praktycznie bez strefy wpływu ciepła (HAZ), idealne do materiałów wrażliwych na temperaturę.
• Lasery światłowodowe MOPA: ze zmienną modulacją czasu impulsu od 4ns do 200ns, umożliwiają dostosowanie profilu energii do konkretnego zastosowania, optymalizując kontrast i minimalizując wpływ termiczny.
• Lasery UV: o długości fali 355nm, dostępne z czasem trwania impulsu w pikosekundach i nanosekundach oraz mocą od 1W do 20W. Ich krótka długość fali umożliwia fotochemiczne interakcje z materiałami polimerowymi bez degradacji termicznej, co idealnie nadaje się do nieinwazyjnego znakowania medycznych tworzyw sztucznych, takich jak PEEK, PC, POM i PP.

Oprzyrządowanie techniczne do kontroli i walidacji

To, co czyni laboratorium LASIT naprawdę wyjątkowym, to jego zdolność do naukowej analizy i walidacji wyników znakowania za pomocą zaawansowanego oprzyrządowania:

• Komora solna: Umożliwia przyspieszone testy odporności na korozję do 1000 godzin, niezbędne do weryfikacji integralności oznaczeń na wszczepialnych urządzeniach medycznych.

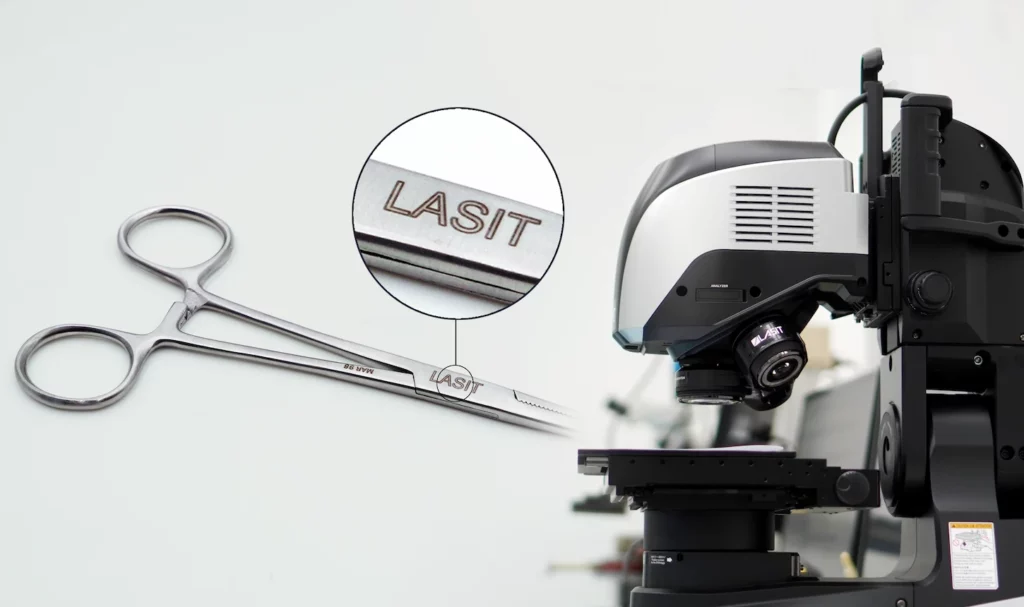

• Mikroskop 4K 3D: z rozdzielczością pionową do 0,1 μm i rozdzielczością boczną 2 μm, umożliwia pełną analizę topograficzną znakowanych powierzchni, pomiar chropowatości powierzchni Ra/Rz i precyzyjne określenie głębokości znakowania.
• Abrasymetr: Wykonuje standardowe testy ścierania z programowalnymi cyklami do 10 000 przejść, niezbędne do oceny odporności oznaczeń na zużycie.
• Cochroskop optyczny: Do analizy właściwości optycznych powierzchni i dyfrakcji obrabianych powierzchni, z rozdzielczością kątową 0,02°.
• Spektrofotometr: z zakresem spektralnym 380-780nm i dokładnością ±0,01 jednostek absorbancji, do ilościowej analizy właściwości optycznych i weryfikacji kontrastu kolorów.
• Współrzędnościowa maszyna pomiarowa: z dokładnością ±2 μm, umożliwia bardzo precyzyjne kontrole wymiarów i kontrolę metrologiczną komponentów przed i po znakowaniu.
• Kolorymetr: Do obiektywnej oceny koloru i kontrastu zgodnie zprzestrzeniąkolorów CIELab*.

Zaawansowane systemy wizyjne i weryfikacyjne

Laboratorium jest wyposażone w szeroką gamę systemów wizyjnych do testowania, konfiguracji i walidacji procesów:

• 7 konfigurowalnych czytników DMC: Dzięki różnym rozdzielczościom (od 1,3 MP do 5 MP), aperturom optycznym (od f/1,8 do f/8) i konfiguracjom oświetlenia (koncentryczne, rozproszone, kierunkowe diody LED) umożliwiają one symulację dowolnych warunków pracy odczytu.
• DMC Verifier: Do obiektywnej walidacji jakości kodu zgodnie z międzynarodowymi standardami, ze szczegółowymi raportami weryfikacyjnymi dotyczącymi jakości znakowania.
• System weryfikacji OCR: z zaawansowanymi algorytmami rozpoznawania znaków, w celu sprawdzenia czytelności zaznaczonego tekstu i numerów seryjnych.
• Systemy wizyjne z automatycznym centrowaniem: Dzięki 5 różnym konfiguracjom oświetlenia i algorytmom dopasowywania wzorców, wykrywania krawędzi i analizy plamek, umożliwiają testowanie protokołów automatycznego pozycjonowania z dokładnością do ±0,05 mm.
• Stacja konfiguracji z symulacją procesu: Umożliwia dokładną replikację warunków pracy w terenie w celu walidacji kompletnych procesów rozpoznawania, centrowania, znakowania i weryfikacji, minimalizując ryzyko wdrożenia.

Doświadczenie w znakowaniu medycznym

Laboratorium LASIT zostało zaprojektowane w celu spełnienia specyficznych wymagań sektora medycznego, z naciskiem na

• Oznaczenie UDI (Unique Device Identification) zgodnie ze specyfikacjami wymaganymi przez główne rynki.
• Procesy znakowania zgodne z branżowymi standardami jakości
• Testowanie odporności oznaczeń na procesy sterylizacji i pasywacji
• Ocena integralności powierzchni po znakowaniu dla krytycznych komponentów
• Opracowanie powtarzalnych procedur znakowania i weryfikacji

To systematyczne podejście zapewnia, że każdy proces znakowania opracowany w laboratorium może być łatwo wdrożony na liniach produkcyjnych, z pełną dokumentacją techniczną wspierającą wymagania dotyczące identyfikowalności urządzeń medycznych.

Kompletny proces: od analizy do wdrożenia

Doskonałość laboratorium LASIT wyraża się w jego zdolności do zapewnienia kompletnego procesu:

1. Analiza techniczna komponentu: charakterystyka fizyczna i chemiczna materiału, badanie geometrii i definicja specyfikacji znakowania.
2. Projektowanie eksperymentów (DOE): Systematyczne planowanie zmiennych procesowych zgodnie z metodologią Taguchi.
3. Parametryczne testy znakowania: Tworzenie matryc próbek z systematyczną zmianą parametrów lasera
4. Analiza instrumentalna: ilościowa weryfikacja wyników za pomocą kompletnej baterii testów (mikroskopia, odporność, czytelność).
5. Optymalizacja parametrów: Iteracyjne udoskonalanie procesu w oparciu o dane instrumentalne
6. Testowanie trwałości: weryfikacja wytrzymałości procesu za pomocą testów obciążeniowych (sterylizacja, pasywacja, ścieranie).
7. Dokumentacja techniczna: Stworzenie kompletnej dokumentacji technicznej zawierającej parametry, protokoły i wyniki testów.
8. Transfer technologii: Wdrożenie zoptymalizowanego procesu w rozwiązaniu produkcyjnym wraz z odpowiednim szkoleniem.

Ta naukowa metodologia gwarantuje w pełni identyfikowalne i powtarzalne procesy medycznego znakowania laserowego zgodne z branżowymi wymogami jakości.

Praktyczny przykład: oznakowanie UDI na implantach ortopedycznych

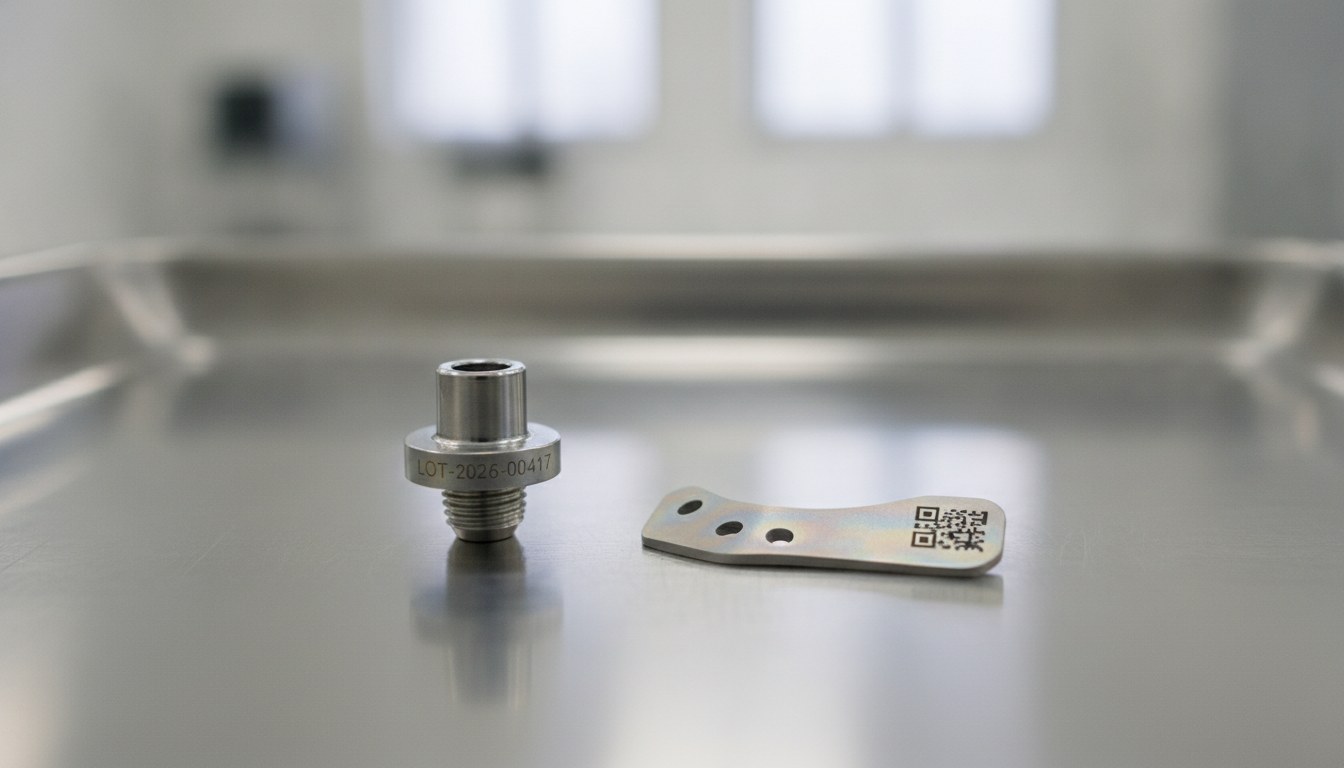

Ilustrujący przypadek zintegrowanego podejścia LASIT dotyczy opracowania procesu znakowania UDI (Unique Device Identification) na tytanowych implantach ortopedycznych Ti-6Al-4V.

Wyzwanie polegało na stworzeniu doskonale czytelnego czarnego oznaczenia o wysokim kontraście (L*≤35), które byłoby odporne na procesy pasywacji i setki cykli sterylizacji w autoklawie (134°C, 2 bar), przy jednoczesnym zachowaniu integralności powierzchni urządzenia bez obszarów naprężeń lub potencjalnych czynników wywołujących korozję.

Laboratorium LASIT zmierzyło się z tym wyzwaniem przy użyciu lasera pikosekundowego o mocy 50 W z określoną kombinacją parametrów (częstotliwość: 500 kHz, czas trwania impulsu: 900 s, nakładanie się: 85%, naprzemienne strategie skanowania), generując anoksydacyjny ślad powierzchniowy o kontrolowanej głębokości <5 μm. Każda próbka została następnie poddana:

1. Analiza mikroskopowa 3D w celu weryfikacji głębokości i morfologii znakowania
2. Test w mgle solnej przez 500 godzin
3. 5 cykli pasywacji chemicznej 30% kwasem azotowym
4. Symulacja 250 cykli sterylizacji w autoklawie
5. Weryfikacja czytelności kodu za pomocą certyfikowanych czytników DMC
6. Test potencjału korozyjnego

Rezultatem był zoptymalizowany proces, który gwarantuje oznaczenia zgodne z wymogami identyfikowalności, o doskonałej czytelności i odporne na wszystkie zabiegi przewidziane w cyklu życia urządzenia, bez zmiany właściwości mechanicznych lub odporności na korozję materiału bazowego.

Doświadczenie LASIT w sektorze medycznym

Naukowe podejście i dokładność laboratorium LASIT odzwierciedlają doświadczenie firmy w sektorze medycznym. Wielu producentów urządzeń medycznych wybrało LASIT jako partnera do opracowania procesów znakowania krytycznych komponentów.

Główne opracowane aplikacje obejmują:

• Znakowanie UDI na implantach ortopedycznych (tytan, stal 316L, PEEK)
• Kodowanie narzędzi chirurgicznych za pomocą kodów 2D odpornych na kilka cykli sterylizacji
• Znakowanie urządzeń sercowo-naczyniowych za pomocą selektywnej obróbki powierzchni
• Identyfikowalność komponentów do diagnostyki in vitro z kodami o wysokiej gęstości informacji
• Precyzyjne znakowanie minimalnie inwazyjnych i mikrourządzeń

Możliwość opracowywania, testowania i walidacji kompletnych procesów w tym samym laboratorium stanowi kluczową wartość dodaną, skracając czas i koszty wdrażania procesów produkcyjnych oraz zapewniając szczegółową dokumentację techniczną dla każdego etapu procesu.

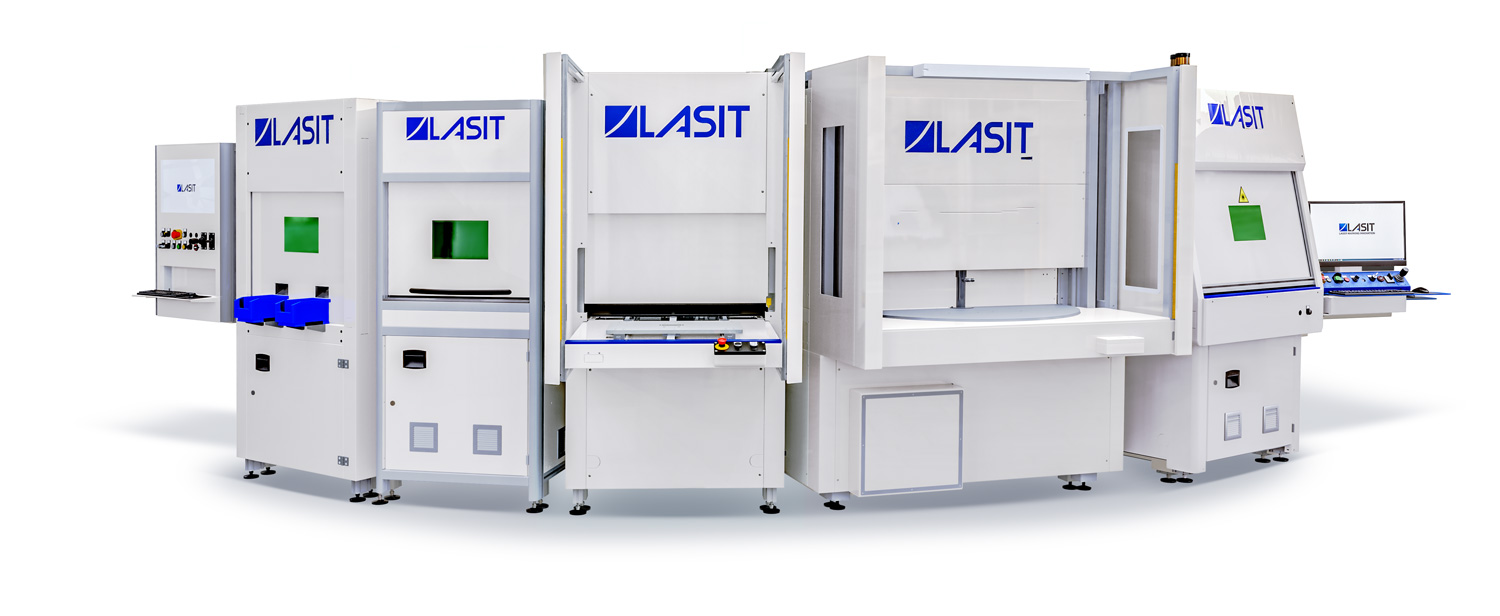

Rozwiązania LASIT dla sektora medycznego

Laboratorium wspiera rozwój kompletnych medycznych rozwiązań znakowania laserowego, w tym:

• FlyPico: Pikosekundowy system laserowy do znakowania anoksydacyjnego metali
• FlyUV: System znakowania laserowego UV dla medycznych tworzyw sztucznych
• MediMark: Kompletny system znakowania i weryfikacji urządzeń medycznych
• CompactMark G7SP: System laserowy z zaawansowaną stacją ładującą

Laboratorium przyszłości

Laboratorium LASIT to centrum doskonałości w zakresie rozwoju procesów znakowania laserowego w sektorze medycznym, łączące zaawansowaną technologię laserową, oprzyrządowanie do weryfikacji naukowej i dogłębną wiedzę na temat wymagań dotyczących identyfikowalności. Obecność laboratoriów satelitarnych w Europie i Ameryce pozwala również firmie LASIT oferować lokalne wsparcie na każdym etapie projektu, od wstępnej demonstracji po ostateczne wdrożenie.

Ta zdolność do zarządzania całym procesem, od prototypowania do wdrożenia, sprawia, że LASIT jest idealnym partnerem dla producentów urządzeń medycznych, którzy potrzebują solidnych i trwałych rozwiązań w zakresie identyfikowalności z podejściem „pod klucz”, gwarantującym powtarzalne procesy, które można w pełni zintegrować z systemami produkcyjnymi.
