Implant dentystyczny przechodzi złożony cykl życia: od odlewania lub frezowania CNC tytanowego półfabrykatu, poprzez obróbkę powierzchni (piaskowanie, trawienie kwasem, powlekanie HA), po sterylizację, pakowanie i chirurgiczne wstawianie. Na każdym z tych etapów identyfikowalność poszczególnych komponentów nie jest opcją, ale wymogiem prawnym. Europejskie rozporządzenie w sprawie wyrobów medycznych MDR 2017/745, w pełni obowiązujące od maja 2021 r., wymaga wdrożenia systemu unikalnej identyfikacji wyrobów (UDI) dla wszystkich wyrobów medycznych wprowadzanych na rynek europejski, z obowiązkową rejestracją w EUDAMED.
Dla producentów implantów, łączników, wierteł do implantów i instrumentów obrotowych przekłada się to na precyzyjne pytanie techniczne: jak nanieść trwały, czytelny maszynowo identyfikator na milimetrowe powierzchnie metalowe, który przetrwa setki cykli sterylizacji w autoklawie w temperaturze 134°C i w żaden sposób nie zagrozi biokompatybilności materiału? Odpowiedzią, którą branża zidentyfikowała z rosnącą zgodą, jest znakowanie laserowe, w deklinacji światłowodowej, UV lub zielonej, w zależności od podłoża i wymaganego poziomu szczegółowości.
Wymogi regulacyjne, ograniczenia techniczne i ograniczenia tradycyjnych rozwiązań
Ramy regulacyjne: UDI, MDR i ISO 13485
System UDI składa się z dwóch elementów: identyfikatora wyrobu ( UDI-DI), który identyfikuje model i producenta, oraz identyfikatora produkcji (UDI-PI), który obejmuje partię, numer seryjny i datę ważności. Oba te identyfikatory muszą znajdować się zarówno na etykiecie, jak i – w przypadku wyrobów wielokrotnego użytku, takich jak narzędzia chirurgiczne – bezpośrednio na urządzeniu w formie nadającej się do odczytu maszynowego (MRF). Standardem odniesienia dla kodowania jest DataMatrix ECC200, który może zawierać ponad 2000 znaków alfanumerycznych na obszarze, który na narzędziach dentystycznych jest często zmniejszony do mniej niż 4×4 mm, co wymaga komórek symboli o wielkości zaledwie 150-200 µm z boku.
Wymagany system zarządzania jakością to ISO 13485:2016, który wymaga pełnej walidacji procesu znakowania zgodnie z podejściem IQ/OQ/PQ (Installation Qualification, Operational Qualification, Performance Qualification). Wszelkie zmiany parametrów lasera muszą być uzasadnione i udokumentowane. Proces musi być powtarzalny i odtwarzalny z Cpk ≥ 1,33 dla krytycznych cech – stopień czytelności kodu, chropowatość powierzchni w znakowanym obszarze, brak zmian metalograficznych.
Ograniczenia technologii przedlaserowych
Zanim znakowanie laserowe stało się dostępne nawet dla średnich i małych partii, producenci dentystyczni mieli zasadniczo dwie alternatywy: grawerowanie mechaniczne za pomocą pantografów lub narzędzi diamentowych oraz tampodruk za pomocą specjalnych farb. Oba te rozwiązania mają krytyczne cechy strukturalne, które stają się nie do utrzymania w przypadku wymagań MDR.
Wytrawianie mechaniczne wprowadza naprężenia powierzchniowe poprzez odkształcenie plastyczne: w przypadku tytanu klasy 4 lub 23 (Ti-6Al-4V ELI) może to powodować mikropęknięcia w pobliżu oznakowania, tworząc miejsca wyzwalające korozję szczelinową w środowisku jamy ustnej. Wywołana chropowatość (zwykle Ra > 0,4 µm w wytrawionym obszarze) sprzyja kolonizacji bakteryjnej, która na okołokoronowych powierzchniach implantów jest krytycznym czynnikiem ryzyka zapalenia okołowszczepowego. Z drugiej strony, tampodruk nie jest w ogóle dozwolony w przypadku trwałych oznaczeń na urządzeniach wielokrotnego użytku: farby nie wytrzymują cykli sterylizacji nasyconą parą wodną w temperaturze 134°C/3 bar, a przepisy wyraźnie zabraniają stosowania niekompatybilnych biologicznie barwników lub pigmentów w kontakcie z tkanką.
Znakowanie laserowe stomatologicznych urządzeń medycznych: mechanizm fizyczny i kluczowe korzyści
Laser oddziałuje na metal za pomocą mechanizmu interakcji fotonów z siecią krystaliczną, który jest zupełnie odmienny od mechanicznego usuwania. Energia wiązki jest absorbowana przez elektrony przewodnictwa metalu i przenoszona do sieci w czasie rzędu pikosekund (w przypadku źródeł impulsowych nanosekundowych) lub femtosekund (w przypadku źródeł ultrakrótkich). Wynik zależy od zastosowanej fluencji: poniżej progu ablacji materiał ulega oksydacyjnej modyfikacji powierzchni – zjawisko, które na tytanie powoduje charakterystyczne czernienie poprzez tworzenie warstwy TiO₂ o kontrolowanej grubości od 20 do 200 nm. Tlenek ten nie jest zanieczyszczeniem: jest chemicznie identyczny z warstwą pasywną, która sprawia, że tytan jest biokompatybilny, ale ma grubość zoptymalizowaną pod kątem absorpcji wizualnej, która generuje kontrast optyczny potrzebny do odczytu DataMatrix.
Źródła światłowodowe Yb:YAG (1064 nm) są dominującym wyborem dla stali nierdzewnej (AISI 316L, ISO 5832-1) i stopów kobaltowo-chromowych: dobra absorpcja podczerwieni tych materiałów, w połączeniu z mocami szczytowymi do 15 kW w trybie Q-switch, pozwala na duże prędkości znakowania – 8 000-10 000 mm/s z głowicami galwanometrycznymi o dużej bezwładności – przy jednoczesnym utrzymaniu strefy wpływu termicznego w granicach 3-5 µm. Laser UV 355 nm (trzecia harmoniczna Nd:YAG) jest preferowany dla tytanu o wysokiej czystości, PEEK i biokompatybilnych polimerów: krótsza długość fali zapewnia plamki o wielkości 10-15 µm z energią na impuls zwykle poniżej 100 µJ, co dodatkowo zmniejsza naprężenia termiczne i umożliwia znakowanie na powierzchni < 2×2 mm bez zniekształceń geometrycznych. Zielony laser 532 nm znajduje zastosowanie na materiałach o wysokim współczynniku odbicia podczerwieni, takich jak niektóre wysoko polerowane stale do estetycznych elementów protetycznych.
Aspektem często pomijanym w ocenach technicznych jest rzeczywista głębokość zmiany podłoża. Analizy SEM-EDX przeprowadzone na próbkach tytanu klasy 23 znakowanych laserem światłowodowym (parametry: 20 W, 100 kHz, prędkość 2000 mm/s, 3 przejścia) pokazują, że strefa zmian metalurgicznych jest ograniczona do 4-6 µm od powierzchni, bez mikropęknięć przy rozdzielczości 5000× i niezmienionym składzie XRF w porównaniu z materiałem bazowym. Dane te mają kluczowe znaczenie dla dokumentacji technicznej wymaganej przez załącznik II do MDR.
Źródło pikosekundowe: dlaczego zmienia zasady dotyczące urządzeń medycznych
W kategorii „znakowanie laserowe” istnieje fundamentalne rozróżnienie fizyczne, które jest często spłaszczane w literaturze branżowej: różnica między źródłami impulsów nanosekundowych ( ns ) i pikosekundowych (ps). Nie jest to ilościowa odmiana tego samego zjawiska, ale jakościowa zmiana w mechanizmie interakcji między wiązką a materią – z bezpośrednimi konsekwencjami dla metalurgicznej jakości znakowania, integralności biokompatybilności i możliwości zastosowania na krytycznych materiałach i geometriach.
Typowy laser ns Q-switch dostarcza impulsy o czasie trwania od 10 do 200 ns i mocy szczytowej rzędu 10-15 kW. W tym czasie – który jest długi w porównaniu ze stałymi czasowymi zjawisk termicznych w metalu – energia pochłaniana przez elektrony przewodnictwa jest przenoszona do sieci krystalicznej i powoduje lokalne topnienie: materiał topi się, utlenia (w przypadku tytanu wytwarzając warstwę TiO₂, która generuje kontrast), a następnie krzepnie. Rezultat jest technicznie doskonały dla zdecydowanej większości zastosowań, ale pozostawia strefę zmian termicznych (ZAT) 3-8 µm i cienką warstwę odlewu 0,5-2 µm na krawędziach znakowania.
Źródło ps dostarcza impulsy o długości od 2 do 15 pikosekund, czyli od 10 do 100 razy krótsze. Przy tej samej energii na impuls, moc szczytowa osiąga do 500 kW, generując wystarczającą gęstość fotonów, aby wywołaćbezpośrednią jonizację wielotonową sieci: atomy są usuwane z podłoża bez przechodzenia przez fazę ciekłą. Mechanizm ten, zwany zimną ablacją lub ablacją nietermiczną, wytwarza ZAT mniejszy niż mikrometr – na granicy wykrywalności nawet przy użyciu SEM o wysokiej rozdzielczości – i prawie całkowity brak warstw odlewniczych. Powstałe oznaczenie ma chropowatość Ra od 0,05 do 0,25 µm w strefie ablacji, w przeciwieństwie do 0,3-0,8 µm typowych dla dobrze zoptymalizowanego procesu ns.
Gdzie pikosekunda staje się lepsza: krytyczne przypadki zastosowań
W przypadku większości zastosowań znakowania implantów tytanowych klasy 4 lub ze stali AISI 316L, dobrze skonfigurowany system ns zapewnia wyniki zgodne z normą ISO 15415 klasy A/B i w pełni spełnia wymagania MDR. Pikosekunda staje się technicznie lepszym – a w niektórych przypadkach jedynym realnym – wyborem w czterech konkretnych scenariuszach.
Pierwszym z nich jest znakowanie tlenku cyrkonu (Y-TZP), materiału referencyjnego dla koron monolitycznych, śrub osłonowych w estetyce i łączników ceramicznych. W przypadku źródeł ns energia cieplna przekazywana do tlenku cyrkonu może indukować przemianę fazową z tetragonalnej na monokliniczną – zjawisko, które zmniejsza odporność materiału na pękanie nawet o 30% w obszarze sąsiadującym ze znakowaniem. Laser ps, działający w trybie zimnej ablacji, selektywnie usuwa materiał bez wywoływania tej przemiany fazowej, w pełni zachowując właściwości mechaniczne ceramiki. Wynik ten można zweryfikować za pomocą analizy mikro-Ramana zaznaczonego obszaru.
Drugi krytyczny scenariusz dotyczy powierzchni implantów SLA i SLActive (piaskowanych, trawionych kwasem o dużej ziarnistości), gdzie submikrometryczna nanotopografia jest czynnikiem decydującym o osteointegracji. Skupiona wiązka ns, nawet przy niskiej fluencji, może spłaszczyć tę morfologię w obszarze napromieniania ze względu na efekt ciepła rozproszonego. Pikosekundowy rozmiar plamki – zwykle 5-15 µm przy M² < 1,3 – umożliwia umieszczenie DataMatrix w płaskim obszarze szyjki implantu bez zakłócania nanotopografii cewek, pod warunkiem, że układ jest zaprojektowany z wystarczającą liczbą stref ciszy od obróbki powierzchni.
Trzeci przypadek dotyczy urządzeń tytanowych klasy 23 (Ti-6Al-4V ELI) do zastosowań związanych z obciążeniami cyklicznymi – takich jak osprzęt do implantów jarzmowych lub prętów nadbudowy – gdzie wytrzymałość zmęczeniowa jest krytycznym parametrem bezpieczeństwa. Brak warstw odlewniczych w procesie ps eliminuje jedną z głównych przyczyn inicjacji pęknięć zmęczeniowych w miejscu znakowania. Analizy trwałości zmęczeniowej próbek znakowanych w procesach ns i ps o tej samej geometrii wykazują wzrost granicy zmęczenia rzędu 15-25% na korzyść procesu ps, co jest istotnym odkryciem dla dokumentacji technicznej MDR Annex II.
Czwarty wyłaniający się scenariusz to znakowanie na PEEK i biokompatybilnych polimerach o wysokim module sprężystości (PAEK, PI): laser UV ps 355 nm wytwarza niezwykle czystą ablację fotochemiczno-mechaniczną bez obwodowej strefy karbonizacji, którą nawet laser UV ns może generować na długołańcuchowych polimerach. Rezultatem jest ostry kontrast, krawędzie zdefiniowane do 5 µm i brak pozostałości, które mogłyby zostać sklasyfikowane jako zanieczyszczenia powierzchni w procesie sterylizacji.
| Parametr / kryterium | Laser ns (włókno Q-switch 1064 nm) | Laser Ps (1064 / 532 / 355 nm) |
| Czas trwania impulsu | 10 – 200 ns | 2 – 15 ps (×10-100 krótszy) |
| Moc szczytowa (dla tej samej energii) | ~10 – 15 kW | do 500 kW – wyższa gęstość fotonów |
| Dominujący mechanizm | Termiczne: topnienie + utlenianie powierzchni | Ablacyjne: bezpośrednia jonizacja (zimna plazma), minimalne topnienie |
| Strefa zakłóceń termicznych (ZAT) | 3 – 8 µm na Ti klasy 23 | < 1 µm – na granicy wykrywalności SEM |
| Przekształcona warstwa | Obecny: 0,5 – 2 µm, ryzyko mikrowtrąceń | Brak lub < 0,2 µm: czysta ablacja |
| Mikropęknięcia na stopach Ti-6Al-4V ELI | Możliwy parametryczny out-of-window | Niewykrywalne przy 10 000× SEM nawet przy wysokich fluencjach |
| Chropowatość Zaznaczony obszar | 0,3 – 0,8 µm (w zależności od prędkości/częstotliwości) | 0,05 – 0,25 µm – powierzchnia przy lustrze po znakowaniu |
| Macierz danych kontrastu (ISO 15415) | Zwykła klasa A/B dla Ti i CoCr | Klasa A stabilna na Ti, CoCr, stalach superstopowych, PEEK, cyrkonie |
| Zastosowanie na tlenku cyrkonu (Y-TZP) | Ograniczone: zmieniona termicznie warstwa pogarsza wytrzymałość mechaniczną | Doskonałe: ablacja na zimno bez zmiany fazy krystalicznej |
| Zastosowanie na powierzchniach poddanych obróbce SLA/SLActive | Ryzyko spłaszczenia morfologii submikrometrycznej | Mała plamka (< 10 µm) umożliwia znakowanie na płaskich powierzchniach bez dotykania nanotopografii. |
| Prędkość znakowania | Wysoka: 8 000 – 10 000 mm/s | Średnio-wysoki: 3000-8000 mm/s (niższa energia/impuls wymaga większej liczby przebiegów lub niższej prędkości) |
| Typowa inwestycja w system | 35.000 – 80.000 € | 70.000 – 150.000 € (źródło ps nadal premia) |
| TCO przez 7 lat | Niski – źródło MTBF > 100 000 h | Niski – podobna struktura, zamortyzowany koszt źródłowy |
Tabela 2 – Porównanie techniczne ns vs ps dla zastosowań w stomatologicznych urządzeniach medycznych. ZAT i Ra są wartościami średnimi dla tytanu klasy 23; różnią się w zależności od parametrów roboczych.
Różnica w kosztach między źródłami ps i ns znacznie się zmniejszyła w ciągu ostatnich pięciu lat: systemy 1064 nm ps są obecnie dostępne w przedziale 70 000-150 000 euro, w porównaniu do 35 000-80 000 euro za równoważny system ns. W perspektywie 7 lat i ilości ponad 30 000 urządzeń rocznie, różnica w koszcie na znakowaną część wynosi mniej niż 0,05 €, co jest w pełni uzasadnione korzyściami w zakresie jakości metalurgicznej, rozszerzenia portfolio zastosowań (tlenek cyrkonu, SLA, polimery) i uproszczenia dokumentacji walidacyjnej – gdzie udokumentowany brak warstw ZAT i recast znacznie zmniejsza liczbę analiz SEM wymaganych w planie OQ.
Specyfikacje techniczne i konfiguracja systemu
Poniższa tabela podsumowuje kluczowe parametry operacyjne konfiguracji laserowych zwykle stosowanych w produkcji stomatologicznych urządzeń medycznych, w oparciu o doświadczenie firmy LASIT z klientami w sektorach ortopedycznym i stomatologicznym.
| Parametr | Specyfikacja / Zakres działania |
| Dostępne źródła lasera | Światłowód ns Yb (1064 nm) | UV ns (355 nm) | Zielony (532 nm) | Pikosekundowy (1064 / 532 / 355 nm) |
| Czas trwania impulsu – ns włókno | 10 – 200 ns (Q-switch); moc szczytowa do 15 kW |
| Czas trwania impulsu – pikosekunda | 2 – 15 ps; moc szczytowa do 500 kW (przy tej samej średniej energii) |
| Średnia moc włókna ns | 20 W – 100 W |
| Średnie źródło zasilania ps | 10 W – 50 W (energia/impuls 10 – 500 µJ) |
| Rozmiar plamki (włókno ns) | 20 – 100 µm (wymienne obiektywy) |
| Rozmiar plamki (ps) | 5 – 30 µm – gwarantowany współczynnik M² < 1,3 |
| ZAT – włókno ns na tytanie | 3 – 8 µm (w zależności od fluencji i prędkości) |
| ZAT – ps na tytanie | < 1 µm (reżim ablacyjno-zimny, brak topnienia) |
| Prędkość skanowania | Do 10 000 mm/s (głowica galvo, oba źródła) |
| Głębokość znakowania tytanu | < 5 µm (utlenianie ns) | < 2 µm selektywna ablacja ps |
| Powtarzalność pozycjonowania | ± 5 µm |
| Standardowy obszar roboczy | 100×100 mm – 300×300 mm (optyka f-theta) |
| Kody czytelne po sterylizacji | DataMatrix ECC200, QR, kod kreskowy 1D |
| Standard odniesienia | ISO 13485, MDR 2017/745, UDI EUDAMED, FDA 21 CFR część 820 |

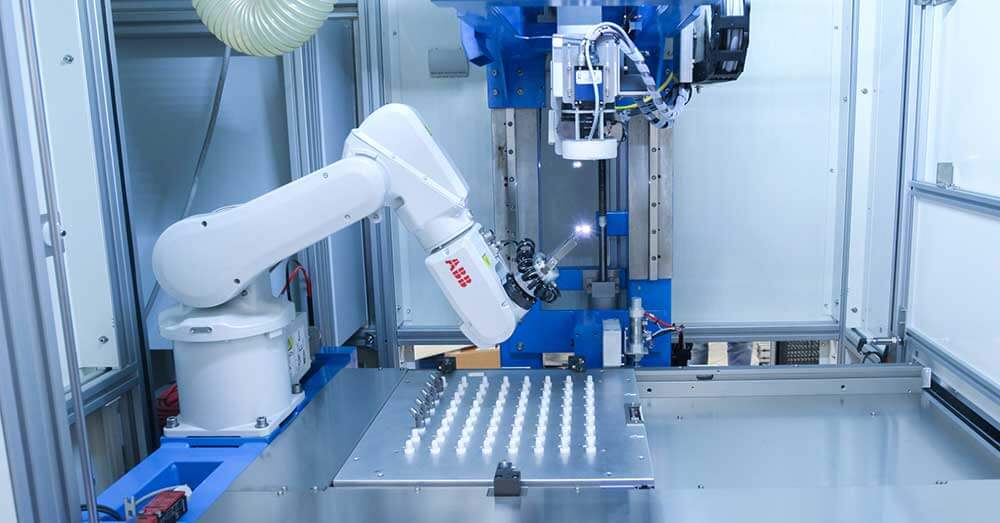

Pod względem sprzętowym, systemy przeznaczone do produkcji urządzeń medycznych wymagają specyficznych konfiguracji w porównaniu do ogólnych zastosowań przemysłowych. Trójosiowa (3D) galwanometryczna głowica skan ująca umożliwia ciągłe ustawianie ostrości na powierzchniach stożkowych lub cylindrycznych – takich jak korpus implantu o spiralnym profilu – w zakresie przesuwu pionowego ±15 mm bez mechanicznej zmiany położenia części. W przypadku bardziej złożonych geometrii (wiertła trzpieniowe, instrumenty endodontyczne) optymalne rozwiązanie obejmuje oś obrotową zsynchronizowaną elektronicznie z głowicą galvo, umożliwiającą ciągłe znakowanie cylindryczne z rozdzielczością kątową 0,1°. Oprogramowanie sterujące musi zarządzać automatyczną serializacją z przyrostem IP, dwukierunkową komunikacją z MES firmy za pośrednictwem OPC-UA lub API REST oraz automatycznym generowaniem rekordu znakowania w formacie zgodnym z EUDAMED.
Porównanie techniczne: grawerowanie laserowe vs mechaniczne vs tampodruk
Wybór technologii znakowania wyrobów medycznych to nie tylko decyzja ekonomiczna: ma ona bezpośredni wpływ na zgodność z przepisami, trwałość produktu i bezpieczeństwo kliniczne. Poniższa tabela systematyzuje najistotniejsze kryteria porównawcze dla decydentów technicznych i regulacyjnych.
| Kryterium | Znakowanie laserem światłowodowym | Grawerowanie mechaniczne | Tampografia |
| Integralność powierzchni | Naprężenia termiczne < 5 µm; brak mikropęknięć przy prawidłowych parametrach | Mikropęknięcia spowodowane odkształceniem plastycznym (Hertz); Ra > 0,4 µm | Brak uszkodzeń mechanicznych |
| Biokompatybilność (Ti) | Nienaruszona lub kontrolowana warstwa tlenku TiO₂ (pasywne czernienie) | Zanieczyszczenie narzędzi (Co, Cr), ryzyko korozji szczelinowej | Pozostałości tuszu; niezgodny z MDR |
| Odporność na sterylizację | Trwałe – niezmienione po ponad 1000 cykli autoklawowania 134°C | Trwałe, ale z czasem ulegające degradacji krawędzie | Ulega degradacji po 5-20 cyklach; niedozwolone w systemach MDR |
| Czytelność DataMatrix | Klasa ISO 15415 A/B gwarantowana dla Ti, CoCr, PEEK | Tylko kody 1D; DataMatrix trudne na zakrzywionych powierzchniach | Nie dotyczy DataMatrix |
| Elastyczność geometryczna | Wysokie: powierzchnie cylindryczne, sferyczne, spiralne z osią obrotową | Niski: tylko płaskie lub proste powierzchnie cylindryczne | Medium: tylko zwykłe powierzchnie |
| Identyfikowalność procesów | Pełny: cyfrowy rejestr mocy, prędkości, energii według kodu | Ograniczone: dane dotyczące narzędzi i siły nie zawsze są rejestrowane | Nieobecny |
| Całkowity koszt posiadania | Niski TCO: źródło > 100 000 h MTBF, brak materiałów eksploatacyjnych | Niski poziom początkowy; wysoki poziom głośności (zużycie narzędzi) | Niski koszt początkowy; wysoki wolumen (tusze, konserwacja) |
Warto przyjrzeć się bliżej całkowitemu kosztowi posiadania. System lasera światłowodowego do zastosowań medycznych ma orientacyjną początkową inwestycję w wysokości 35 000-80 000 EUR w zależności od konfiguracji, ale wyjątkowo niski koszt operacyjny: źródło światłowodowe domieszkowane Yb ma MTBF ponad 100 000 godzin, nie wymaga gazu procesowego i nie ma materiałów eksploatacyjnych w ścisłym tego słowa znaczeniu. Przy wolumenie 50 000 systemów rocznie, koszt znakowania mieści się w przedziale 0,03-0,08 euro na sztukę, wliczając w to amortyzację, energię i zaplanowaną konserwację. Rozwiązania mechaniczne mają pozornie niższe koszty na sztukę, ale wymagają okresowego odnawiania narzędzi, ponownej kalibracji oprzyrządowania i nie gwarantują identyfikowalności procesu – elementu, który staje się krytyczną niezgodnością w audytach ISO 13485.
Wyzwania techniczne: biokompatybilność, mikropęknięcia i czytelność na złożonych powierzchniach
Tytan: materiał, który nagradza precyzję
Tytan klasy medycznej (ASTM F67 dla komercyjnie czystego Grade 4, ASTM F136 dla stopu Ti-6Al-4V ELI) jest materiałem wyjątkowo reaktywnym powierzchniowo. Jego biokompatybilność zależy w dużej mierze od integralności pasywnej warstwy tlenku: każdy proces, który zmienia skład powierzchni, wprowadza zanieczyszczenia metaliczne lub tworzy nieciągłości geometryczne, może zmniejszyć osseointegrację i zwiększyć ryzyko korozji w środowisku biologicznym.
Najbardziej krytycznym parametrem lasera dla zachowania biokompatybilności nie jest średnia moc, ale fluencja na impuls (J/cm²). W przypadku laserów światłowodowych Q-switch pracujących przy długości fali 1064 nm, bezpieczne okno robocze dla tytanu klasy 4 wynosi zazwyczaj od 0,5 do 3,5 J/cm² na impuls, przy częstotliwościach powtarzania 50-200 kHz i prędkościach skanowania 500-3000 mm/s. Poniżej 0,5 J/cm² znakowanie jest niewystarczająco kontrastowe (klasa ISO 15415 < C); powyżej 4 J/cm² istnieje ryzyko usunięcia materiału z tworzeniem się otworów i występów wrzeciona. W przypadku źródeł ps progi zmieniają się diametralnie: okno operacyjne poszerza się, ponieważ mechanizm zimnej ablacji jest z natury mniej wrażliwy na fluktuacje fluencji w zakresie 0,3-5 J/cm², a przede wszystkim tworzenie się otworów i warstw odlewanych jest nieobecne z definicji fizycznej – nie z powodu optymalizacji parametrycznej, ale z powodu samej natury interakcji.
Stale chirurgiczne i stopy CoCr: kwestia chromu
W przypadku stali AISI 316L i stopów kobaltowo-chromowych stosowanych do produkcji wierteł i narzędzi chirurgicznych, głównym wyzwaniem nie są mikropęknięcia, ale dyfuzja powierzchniowa chromu indukowana przez słabo kontrolowane cykle termiczne. Nadmierna energia na impuls – powyżej progu ablacji – może powodować preferencyjne odparowanie chromu, zubożając powierzchniową warstwę CrO₃, która zapewnia odporność na korozję i zwiększając potencjał uwalniania jonów metali do środowiska biologicznego. Zjawisko to można wykryć za pomocą analizy rentgenowskiej spektroskopii fotoelektronów (XPS) i musi ono stanowić część planu walidacji procesu dla instrumentów wielokrotnego użytku sklasyfikowanych jako klasa IIa lub IIb zgodnie z MDR.
PEEK i polimery: gdzie laser UV robi różnicę
PEEK (polieteroeteroketon) jest nowym materiałem do produkcji protez dentystycznych, tymczasowych łączników i prowadnic chirurgicznych. Jego znakowanie za pomocą lasera światłowodowego IR jest problematyczne: absorpcja przy długości fali 1064 nm jest niska i wymaga wysokiej fluencji, która zwęgla polimer, generując poczerniałe obszary o niskiej przyczepności i potencjalnym uwalnianiu cząstek stałych. Laser UV 355 nm, z dominującą interakcją fotochemiczno-ablacyjną (zrywanie wiązań molekularnych zamiast fuzji termicznej), tworzy czyste, zdefiniowane ślady o ostrych krawędziach i bez aureoli termicznej – weryfikowalne za pomocą mikroskopii optycznej przy 200× bez potrzeby stosowania SEM.
Wniosek: znakowanie laserowe jako infrastruktura jakości, a nie koszt
W ciągu dziesięciu lat trwałe znakowanie laserowe stomatologicznych wyrobów medycznych przeszło od technologii specjalistycznej do wymogu systemowego. Wymóg MDR/UDI przyspieszył tę konwergencję, ale przyczyna techniczna jest głębsza: żadna alternatywna technologia nie gwarantuje jednocześnie trwałości, biokompatybilności, dokładności geometrycznej i identyfikowalności procesu na poziomie wymaganym przez nowoczesną praktykę kliniczną.
W rodzinie laserów najistotniejszym rozróżnieniem na nadchodzące lata jest podział na źródła nanosekundowe i pikosekundowe. Te pierwsze pozostają właściwym i dojrzałym wyborem dla zdecydowanej większości zastosowań na tytanie i stali chirurgicznej w dużych ilościach, z doskonałym TCO i ustalonymi procesami walidacji. Źródła Ps stają się technicznie lepszym – a w niektórych przypadkach obowiązkowym – wyborem w przypadku tlenku cyrkonu, powierzchni SLA/SLActive, wysoce krytycznych stopów obciążanych cyklicznie i polimerów o wysokim module sprężystości: cztery kategorie, które obejmują coraz większą część portfolio produkcyjnego wysokiej klasy producentów dentystycznych.
Istnieje sześć kluczowych punktów dla świadomej oceny technicznej. Wybór długości fali (1064, 532, 355 nm) i reżimu czasowego (ns vs ps) nie jest wymienny: zależy od materiału, geometrii i wymagań wymiarowych kodu. Walidacja IQ/OQ/PQ powinna być zaplanowana w momencie zakupu, a nie a posteriori. Fluencja na impuls jest głównym parametrem kontrolnym biokompatybilności, a ps poszerza bezpieczne okno operacyjne. Integracja z MES za pośrednictwem OPC-UA lub API REST jest warunkiem wstępnym identyfikowalności EUDAMED. TCO systemu ps jest uzasadnione już przy 30 000 sztuk/rok, jeśli portfolio obejmuje cyrkon lub powierzchnie poddane obróbce. Wreszcie, LASIT wspiera producentów stomatologicznych urządzeń medycznych na całej ścieżce wdrożenia – od optymalnego wyboru źródła do walidacji ISO 13485, od integracji MES do szkolenia operatorów. Skontaktuj się z naszym zespołem ds. aplikacji, aby uzyskać sesję testową dotyczącą konkretnego materiału i geometrii.
