W nowoczesnej produkcji przemysłowej jakość komponentu jest mierzona nie tylko jego geometrią lub tolerancją wymiarową. Właściwości powierzchni w coraz większym stopniu decydują o długoterminowej niezawodności, zdolności przylegania powłok, odporności na korozję, a nawet identyfikowalności części w całym łańcuchu dostaw. Ignorowanie tego oznacza akceptację wyższych współczynników odrzuceń, reklamacji posprzedażowych i kosztów gwarancji, których można uniknąć.
Niniejszy przewodnik został opracowany z myślą o inżynierach procesu, menedżerach ds. jakości i osobach podejmujących decyzje dotyczące produkcji, którzy muszą poruszać się po panoramie rozwiązań, często prezentowanych w tendencyjny sposób. Celem jest zapewnienie rygorystycznych ram technicznych: precyzyjne zdefiniowanie, czym jest obróbka powierzchni, wyjaśnienie jej wymiernych korzyści, opisanie kryteriów wyboru najbardziej odpowiedniej metody oraz uczciwe przedstawienie zalet i ograniczeń każdej technologii – ze szczególnym uwzględnieniem procesów laserowych, które obecnie stanowią najnowocześniejsze rozwiązania w wielu zastosowaniach w przemyśle motoryzacyjnym, elektronicznym, medycznym i lotniczym.
Obróbka powierzchni a zwykłe czyszczenie
Czyszczenie powierzchni oznacza usuwanie zewnętrznych zanieczyszczeń – olejów, kurzu, pozostałości po obróbce – bez zmiany jej mikroskopijnej struktury. Z drugiej strony, obróbka powierzchni celowo zmienia skład chemiczny, morfologię lub strukturę krystaliczną najbardziej zewnętrznych warstw materiału, aby nadać mu właściwości funkcjonalne, których materiał bazowy nie posiada lub nie posiada w wystarczającym stopniu.
Rozróżnienie to ma kluczowe znaczenie przy projektowaniu procesów. Zwykła dekontaminacja rozpuszczalnikiem przygotowuje powierzchnię, ale nie zmienia jej kąta kontaktu ani napięcia powierzchniowego; z drugiej strony, obróbka plazmowa lub hartowanie laserowe o niskiej częstotliwości może obniżyć kąt kontaktu wody z aluminium z ponad 70° do wartości poniżej 10°, radykalnie zmieniając przyczepność farb, klejów strukturalnych lub powłok funkcjonalnych. Podobnie, proces hartowania laser owego nie usuwa niczego: utwardza obszar powierzchni poprzez szybki, lokalny cykl cieplny, zwiększając twardość stali obróbkowej 200 HV do wartości powyżej 700 HV bez zniekształcania przedmiotu obrabianego.
Podsumowując: czystość jest warunkiem wstępnym; obróbka powierzchni jest funkcjonalną transformacją z mierzalnymi i weryfikowalnymi celami.
Kluczowe korzyści z przykładami z branży
Lepsza przyczepność powłok i klejów
W procesach klejenia strukturalnego – kluczowych w montażu akumulatorów pojazdów elektrycznych, wielomateriałowych paneli nadwozia i elementów lotniczych z włókna węglowego – wytrzymałość połączenia zależy w dużej mierze od energii powierzchniowej podłoża. Nieobrobiona stal nierdzewna ma napięcie powierzchniowe około 30-40 mN/m; po obróbce laserowej lub plazmowej ta sama powierzchnia może osiągnąć 70-80 mN/m, przy wzroście wytrzymałości na rozciąganie połączonego złącza nawet o 40-60% w porównaniu do stanu po obróbce.
W przemyśle motoryzacyjnym kilku europejskich producentów OEM stosuje teksturowanie laserowe na kołnierzach komponentów aluminiowych przed nałożeniem podkładów strukturalnych, eliminując ręczne piaskowanie i zmniejszając zmienność procesu.
Odporność na korozję i zużycie
Żywotność form odlewniczych ze stali H13, narzędzi skrawających HSS lub hartowanych i odpuszczanych stalowych kół zębatych zależy bezpośrednio od odporności powierzchni na zużycie ścierne i zmęczenie cieplne. Procesy takie jak napawanie laserowe i hartowanie laserowe umożliwiają nakładanie warstw powierzchniowych o twardości powyżej 60 HRC bez uszczerbku dla wytrzymałości rdzenia. W precyzyjnych komponentach hydraulicznych teksturowanie laserowe na powierzchniach uszczelnień zmniejsza współczynnik tarcia nawet o 30 procent i wydłuża cykl wymiany uszczelnień.
Kontrolowane czyszczenie i odkażanie
Laser Czyszczenie laserowe zastąpiło chemiczne czyszczenie strumieniowo-ścierne w wielu zastosowaniach, w których chemiczne zanieczyszczenie podłoża jest niedopuszczalne: usuwanie tlenków ze spoin przed spawaniem w przemyśle nuklearnym lub lotniczym, odkażanie powierzchni tytanowych przed obróbką galwaniczną, przygotowanie powierzchni uszczelniających w wysokociśnieniowych układach hydraulicznych. Przewagą nad metodami chemicznymi jest całkowity brak pozostałości wtórnych, które należy traktować jako odpady specjalne.
Estetyka i branding przemysłowy
Trwałe znakowanie – kody DataMatrix, numery seryjne, logo – jest technicznie kontrolowaną obróbką powierzchni: warstwa powierzchniowa jest selektywnie zmieniana w celu uzyskania kontrastu optycznego lub dotykowego. Na estetycznych elementach ze stali nierdzewnej dla przemysłu spożywczego lub opieki zdrowotnej znakowanie laserowe powoduje czernienie bez usuwania materiału, przy jednoczesnym zachowaniu ciągłości warstwy pasywnej, a tym samym odporności na korozję zgodnie z normą ISO 9916.
Jak wybrać odpowiednią metodę
Nie ma uniwersalnie lepszej metody obróbki powierzchni. Optymalny wybór wyłania się z przecięcia czterech zmiennych: materiału, który ma zostać poddany obróbce, wymaganych właściwości funkcjonalnych, ograniczeń integracji z przepływem produkcji oraz ograniczeń środowiskowych i regulacyjnych.
Rodzaj materiału i kompatybilność
Każda metoda oddziałuje z podłożem w określony sposób fizyko-chemiczny. Plazma jest szczególnie skuteczna w przypadku polimerów i kompozytów, ale może być inwazyjna w przypadku cienkościennych stopów aluminium. Anodowanie dotyczy wyłącznie aluminium i jego stopów. Laser jest metodą o najszerszym zakresie kompatybilności materiałowej: działa na metalach żelaznych i nieżelaznych, ceramice, polimerach, kompozytach i stopach niklu w wysokich temperaturach, dostosowując długość fali, czas trwania impulsu i gęstość energii do reakcji optycznej i termicznej materiału.
Wymagane właściwości funkcjonalne

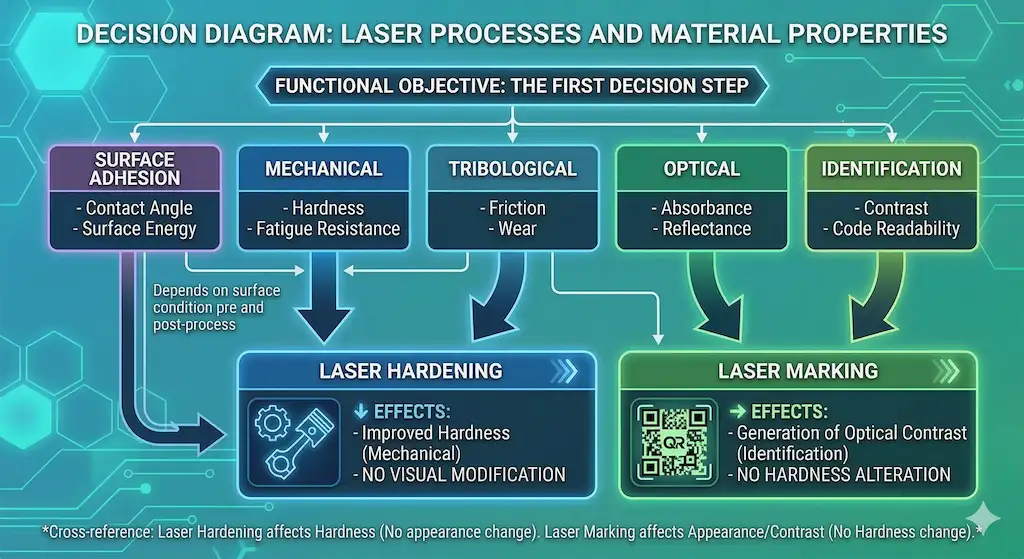

Należy rozróżnić właściwości powierzchniowe adhezji (kąt styku, energia powierzchniowa), mechaniczne (twardość, wytrzymałość zmęczeniowa), trybologiczne (tarcie, zużycie), optyczne (absorbancja, współczynnik odbicia) i identyfikacyjne (kontrast, czytelność kodu). Proces hartowania laserowego optymalizuje właściwości mechaniczne, ale nie zmienia wyglądu wizualnego; proces znakowania laserowego wytwarza kontrast optyczny, ale nie zmienia twardości. Jasność celu funkcjonalnego jest pierwszym krokiem decyzyjnym.
Integracja z procesem produkcyjnym
Szybkość cyklu jest często najbardziej rygorystycznym ograniczeniem w środowiskach OEM. W pełni zautomatyzowany system czyszczenia laserowego lub teksturowania laserowego, zintegrowany w linii na 6-osiowym robocie z automatycznym zmieniaczem narzędzi, może przetwarzać złożone powierzchnie w 10-30 sekund bez przerywania przepływu. Z kolei procesy mokre, takie jak trawienie chemiczne lub anodowanie, wymagają dedykowanych stacji, zbiorników oczyszczających, systemów ssących i odprowadzania ścieków, z czasem realizacji wynoszącym 30-120 minut na partię.
Ograniczenia środowiskowe i regulacyjne
Europejska dyrektywa REACH i rozporządzenie RoHS ograniczają lub zakazują stosowania kilku związków chemicznych tradycyjnie stosowanych w obróbce powierzchni: sześciowartościowego chromu, kwasu fluorowodorowego, chlorowanych rozpuszczalników. Technologie laserowe natywnie spełniają te wymagania, nie wykorzystując roztworów chemicznych i wytwarzając jedynie opary metali, którymi można zarządzać za pomocą systemów suchej filtracji certyfikowanych zgodnie z normą EN 60335-2-69.
Przegląd głównych metod: Zalety i ograniczenia
Czyszczenie laserowe
Ablacja laserowa usuwa zanieczyszczenia – tlenki, farby, smary – poprzez fotoniczne odparowanie niepożądanej warstwy powierzchniowej, bez kontaktu mechanicznego i bez odczynników chemicznych. Selektywność jest kontrolowana przez gęstość strumienia (zwykle 0,1-5 J/cm²): możliwe jest usunięcie warstw tlenku o grubości 1-10 µm ze stali nierdzewnej przy zachowaniu tolerancji podłoża mniejszej niż 1 µm. Idealny do przygotowania przed spawaniem, wstępnego klejenia, renowacji form.
Teksturowanie laserowe
Wykorzystując ultrakrótkie impulsy (femtosekundowe lub pikosekundowe), możliwe jest strukturyzowanie powierzchni z kontrolowanymi geometriami submilimetrowymi – piramidy, kanały, struktury LIPSS – w celu inżynierii kąta kontaktu, zmniejszenia tarcia, zwiększenia obszaru adhezji lub nadania właściwości hydrofobowych/hydrofilowych. Uzyskiwane tekstury mają podziałki od 1 do 500 µm i głębokości od 0,5 do 50 µm, z powtarzalnością pozycjonowania ±2 µm.
Hartowanie laserowe
Laser nagrzewa powierzchnię stali węglowych i stopowych powyżej temperatury austenityzacji (zwykle 900-1100 °C) w czasie rzędu milisekund; szybkie chłodzenie przez przewodzenie do zimnego rdzenia wytwarza martenzyt, przy wzroście twardości od 3× do 4× w porównaniu z materiałem wyjściowym. Głębokość hartowania można regulować w zakresie od 0,2 do 2,5 mm. Brak ryzyka zniekształceń geometrycznych spowodowanych miejscowym dopływem ciepła.
Napawanie laserowe
Osadzanie proszków metali lub stopów kompozytowych (Stellite, Inconel, WC-Co) za pomocą wiązki laserowej, która jednocześnie stapia podawany proszek i cienki obszar podłoża, tworząc wiązanie metalurgiczne bez interfejsu adhezyjnego. Porowatość osadu jest zwykle mniejsza niż 0,5%, a osiągalna twardość przekracza 60 HRC. Główne zastosowanie: naprawa form, ochrona elementów narażonych na ekstremalne zużycie, powłoki przeciwzużyciowe ze stali nierdzewnej.
Inne popularne metody przemysłowe
Poniższa tabela podsumowuje charakterystykę operacyjną głównych metod nielaserowych, aby umożliwić obiektywne porównanie podczas wyboru technologii.
| Metoda | Główne zalety | Ograniczenia |
| Trawienie chemiczne | Wysoka jednorodność na złożonych geometriach, skalowalność wsadowa | Użycie kwasów (HF, HNO₃), specjalne odpady, czas cyklu 30-120 min, nieselektywny |
| Piaskowanie / śrutowanie | Niski koszt, wysoka elastyczność wymiarowa, kontrolowana chropowatość | Zanieczyszczenie podłoża ściernego, trudna kontrola selektywności, zużycie narzędzia |
| Leczenie plazmą | Doskonałe działanie na polimerach, niskie temperatury procesu, brak chemikaliów | Ograniczona penetracja wewnętrznych geometrii, złożone atmosferyczne maszyny plazmowe |
| Odtłuszczanie parowe | Jednolite czyszczenie, skuteczne w przypadku złożonych geometrii, szybkie cykle | Rozpuszczalniki potencjalnie podlegające REACH; wymaga systemu odzyskiwania oparów |
| Anodowanie | Kontrolowana warstwa tlenku, doskonała odporność na korozję, barwienie | Tylko dla aluminium; proces mokry ze zbiornikami chemicznymi; czas realizacji 1-4 godzin na partię |
| E-powlekanie / galwanizacja | Pełne pokrycie, w tym trudnych obszarów, jednolita grubość 15-25 µm | Droższy sprzęt, zarządzanie ściekami, wymagane wypalanie (160-190 °C) |
Zabiegi laserowe: precyzja, elastyczność i ekologiczność
Obecnie lasery są jedyną technologią zdolną do natywnego pokrycia całego spektrum przemysłowej obróbki powierzchni – czyszczenia, teksturowania, utwardzania, osadzania, znakowania – za pomocą jednej, rekonfigurowalnej programowo platformy sprzętowej. Ta wszechstronność nie jest argumentem komercyjnym: jest ona bezpośrednią konsekwencją fizyki procesu.
Fizyczna przewaga: kontrolowana energia z rozdzielczością przestrzenną i czasową

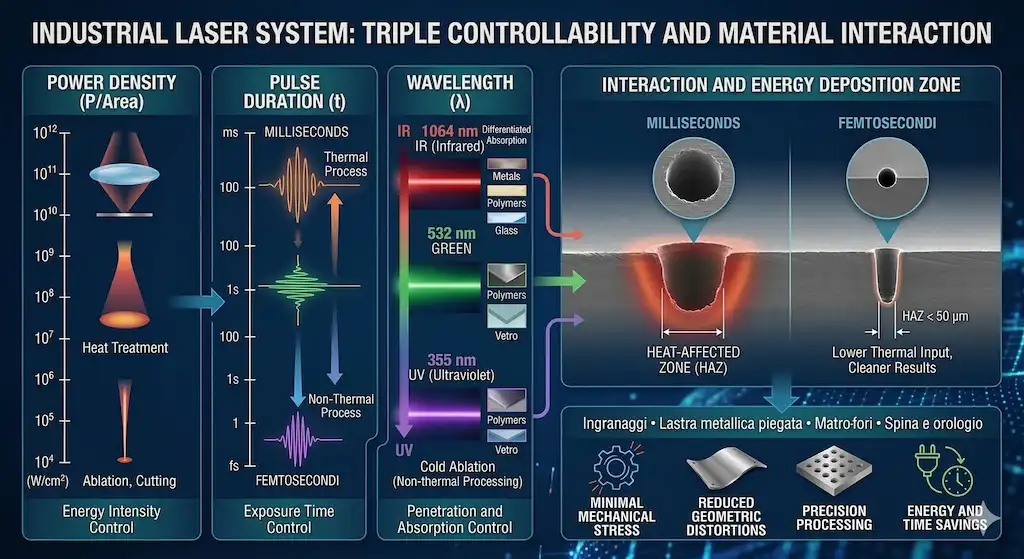

Przemysłowy system laserowy dostarcza energię w określonej objętości z trzema jednoczesnymi stopniami swobody: gęstością mocy (od 10⁴ do 10¹² W/cm²), czasem trwania impulsu (od milisekund w przypadku hartowania do femtosekund w przypadku obróbki na zimno) i długością fali (zazwyczaj 355 nm UV, 532 nm zielona, 1064 nm IR). Ta potrójna kontrola pozwala na osadzanie energii dokładnie tam, gdzie jest ona potrzebna – ze strefami wpływu ciepła (HAZ) mniejszymi niż 50 µm w procesach femtosekundowych – przy jednoczesnym minimalizowaniu naprężeń mechanicznych i zniekształceń geometrycznych.
Integracja z Przemysłem 4.0 i zautomatyzowana produkcja
Nowoczesne systemy laserowe integrują się natywnie ze zautomatyzowanymi przepływami produkcji. Nasze doświadczenie z klientami z branży motoryzacyjnej i elektronicznej pokazuje, że systemy takie jak LASIT FlyMARK i LASIT Powermark konsekwentnie osiągają wartości OEE przekraczające 98% dzięki pracy bez materiałów eksploatacyjnych, konserwacji predykcyjnej i pełnej kompatybilności z przemysłowymi protokołami komunikacyjnymi (OPC-UA, EtherNet/IP, PROFINET).
Identyfikowalność procesu jest kolejnym atutem strukturalnym: każdy parametr lasera – moc, prędkość, częstotliwość, liczba przejść – może być rejestrowany i archiwizowany dla każdego przetwarzanego elementu, dzięki czemu system jest w pełni zgodny z wymaganiami audytowymi IATF 16949 i ISO 13485 bez dodatkowej infrastruktury.
Weryfikowalny zrównoważony rozwój środowiskowy
W przeciwieństwie do procesów mokrych, obróbka laserowa nie generuje ciekłych ścieków, nie wymaga zbiorników procesowych i nie wykorzystuje kwasów ani regulowanych rozpuszczalników. Jedynymi produktami ubocznymi są opary metali i drobne cząstki stałe, którymi można zarządzać za pomocą certyfikowanych ekstraktorów filtracyjnych EN 60335-2-69 i filtrów HEPA. Pod względem zużycia energii, system laserowy o mocy 100 W ze źródłem światłowodowym działa z wydajnością ponad 30%, znacznie wyższą niż piece indukcyjne lub procesy galwaniczne na jednostkę obrabianej powierzchni.
| Podsumowanie zalet lasera w obróbce powierzchni |
| ▸ Selektywność: kontrolowany obszar poddawany obróbce od 10 µm² do m²/godz. w konfiguracji skanera |
| ▸ Powtarzalność: zmienność procesu <1% w milionach cykli |
| Kompatybilność materiałowa: stale, aluminium, tytan, nikiel, miedź, ceramika, polimery. |
| Brak materiałów eksploatacyjnych: żywotność źródła lasera światłowodowego >100 000 godzin |
| ▸ Zgodność z przepisami: brak odczynników REACH/RoHS, brak płynnych ścieków |
| ▸ Identyfikowalność: pełny rejestr parametrów dla każdej przetworzonej części |
Wnioski operacyjne
Wybór najbardziej odpowiedniej obróbki powierzchni nigdy nie sprowadza się do jednego kryterium. Wymaga on systematycznej oceny materiału, obiektywnych właściwości funkcjonalnych, ograniczeń integracji produkcji i obowiązujących przepisów. W tych ramach technologie laserowe wyróżniają się szerokim zakresem zastosowań, możliwością kontroli procesu oraz zgodnością z celami zrównoważonego rozwoju i identyfikowalności wymaganymi przez nowoczesny przemysł.
Dla firm działających w branżach o rygorystycznych przepisach – motoryzacyjnej(IATF 16949), medycznej(ISO 13485, UDI), lotniczej(AS9100) – możliwość udokumentowania każdego parametru procesu i zapewnienia powtarzalności każdego pojedynczego komponentu jest prawdziwą przewagą konkurencyjną, a nie tylko cechą techniczną.
LASIT wspiera swoich klientów w definiowaniu optymalnego procesu poprzez testy aplikacyjne w laboratorium, analizę powierzchni za pomocą profilometrii 3D i spektroskopii XPS oraz niestandardowe zautomatyzowane projektowanie komórek. Nasze 30-letnie doświadczenie w dziedzinie laserów przemysłowych jest podstawą, na której budujemy rozwiązania, które działają od pierwszego cyklu produkcyjnego, a nie od trzeciej próby.
