Znakowanie laserowe narzędzi skrawających stanowi złożone wyzwanie w świecie nowoczesnej produkcji, gdzie precyzja i produktywność muszą współistnieć z coraz bardziej rygorystycznymi wymaganiami dotyczącymi identyfikowalności. System TowerTool firmy LASIT odpowiada na te wyzwania, integrując najnowocześniejszy system zrobotyzowany z zaawansowaną technologią laserową i automatycznymi systemami kontroli jakości, umożliwiając zarządzanie całym procesem w sposób całkowicie autonomiczny.
Architektura systemu
TowerTool został zaprojektowany jako system znakowania laserowego klasy 1, z całkowicie stalową konstrukcją, która gwarantuje maksymalną stabilność podczas znakowania. Konstrukcja jest poddawana obróbce cieplnej stabilizującej po spawaniu, aby zapewnić dokładność i powtarzalność w czasie.

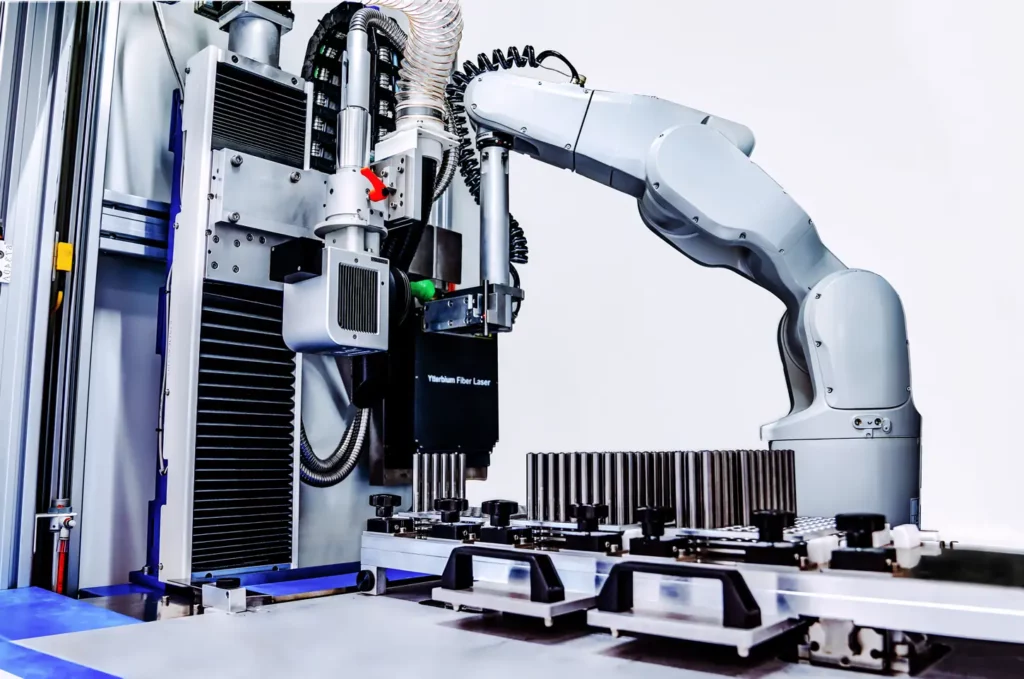

W centrum systemu znajduje się 6-osiowe antropomorficzne ramię robotyczne, które zapewnia precyzyjne i powtarzalne pozycjonowanie. Laserowa głowica skanująca, zamontowana w konfiguracji zaprojektowanej w celu optymalizacji dostępu do wszystkich znakowanych powierzchni, jest wyposażona w system wizyjny TTL (Through The Lens) do weryfikacji jakości znakowania w czasie rzeczywistym.
Bezpieczeństwo pracy zapewnia kabina z automatycznymi drzwiami pneumatycznymi wyposażonymi w czułą krawędź i bariery ochronne zgodne z najnowszymi przepisami dotyczącymi bezpieczeństwa laserów. Cała konstrukcja została zaprojektowana zgodnie z kryteriami PL (Performance Level), aby zagwarantować maksymalne bezpieczeństwo pracy.
Autonomia produktywna: klucz do wydajności
Innowacyjność TowerTool polega na jego zdolności do całkowicie autonomicznej pracy przez długi czas. System ma duży obszar załadunku z wieloma magazynami, które mogą pomieścić do 400 narzędzi. Taka konfiguracja umożliwia ładowanie całych partii produkcyjnych i pozwala systemowi pracować autonomicznie, uwalniając operatorów od innych zadań.
Magazyny zostały zaprojektowane z myślą o maksymalnej dostępności: podczas gdy system pracuje nad jedną partią, operator może już przygotowywać kolejną, eliminując przestoje i maksymalizując produktywność. Inteligentne zarządzanie magazynem pozwala na optymalną organizację produkcji, dostosowując się do różnych wymagań produkcyjnych bez uszczerbku dla autonomii systemu.
Znakowanie narzędzi
Dwukierunkowa możliwość znakowania jest charakterystyczną cechą TowerTool, która oferuje znaczące korzyści w procesie znakowania narzędzi. Robot został zaprojektowany tak, aby manipulować narzędziem z wyjątkową elastycznością, będąc w stanie obracać i pozycjonować element tak, aby mógł znakować zarówno bok narzędzia, jak i tylną / przeciwległą powierzchnię narzędzia.
Ta wszechstronność eliminuje tradycyjne ograniczenia orientacji, które normalnie ograniczałyby system znakowania. W praktyce oznacza to, że:
- Brak konieczności ręcznej zmiany położenia narzędzia
- Skrócenie czasu przetwarzania
- Dokładność procesu jest zwiększona
- Gwarantowane jest pełne pokrycie w celu identyfikacji lub identyfikowalności narzędzia
Możliwość znakowania po obu stronach w jednym cyklu jest kluczową innowacją, która odróżnia TowerTool od bardziej tradycyjnych systemów znakowania. Robot może obracać narzędzie z milimetrową precyzją, zapewniając wydajne i równomierne znakowanie każdej pożądanej powierzchni.
System znakowania i kontroli jakości
System znakowania oparty jest na technologii lasera światłowodowego, który może być skonfigurowany z mocą od 20W do 200W zgodnie z konkretnymi wymaganiami aplikacji. Głowica skanująca, wyposażona w system wizyjny TTL o wysokiej rozdzielczości, umożliwia nie tylko precyzyjne znakowanie kodów DMC/QR, ale także ich natychmiastową weryfikację zgodnie ze standardami AIM-DPM.
System oświetlenia został specjalnie opracowany w celu wyeliminowania odbić typowych dla powierzchni metalowych, umożliwiając niezawodną kontrolę nawet na szczególnie odblaskowych powierzchniach. Zintegrowana kontrola jakości sprawdza w czasie rzeczywistym:
- Obecność i rozmieszczenie oznaczeń
- Jakość i czytelność kodów DMC/QR
- Zgodność z wymaganymi parametrami wymiarowymi
- Kontrast i głębia oznaczenia
Odciąg oparów jest zapewniany przez trzystopniowy system z pompą bocznokanałową, która zapewnia natężenie przepływu przekraczające 500 m³/h. System filtrowania obejmuje mechaniczne filtry wstępne, filtry z węglem aktywnym i wysokowydajne filtry HEPA, zapewniając czyste środowisko pracy.
Zarządzanie procesami i łączność
Mózgiem systemu jest sterownik PLC Siemens S1200, który zarządza wszystkimi funkcjami maszyny i łączy się z oprogramowaniem sterującym FlyCAD za pośrednictwem standardowych protokołów przemysłowych. Oprogramowanie umożliwia:
- Dynamiczne zarządzanie danymi znakowania
- Integracja z korporacyjnymi systemami ERP/MES
- Pełna identyfikowalność procesu produkcji
- Automatyczna obsługa wyjątków jakości
- Monitorowanie parametrów procesu w czasie rzeczywistym
Łączność jest zapewniona za pośrednictwem standardowych protokołów przemysłowych, takich jak PROFINET, z możliwością implementacji określonych protokołów, takich jak OPC-UA na żądanie. System obsługuje zdalną diagnostykę i ciągłe monitorowanie parametrów pracy.
System sterowania i interfejs operatora
Stacja kontrolna jest wyposażona w dwuekranowy interfejs operatora, który umożliwia:
- Wizualizacja procesu znakowania w czasie rzeczywistym
- Natychmiastowa kontrola jakości za pomocą systemu wizyjnego
- Zarządzanie recepturami produkcyjnymi
- Monitorowanie parametrów systemu
- Dostęp do zaawansowanej diagnostyki
Interfejs został opracowany zgodnie z zasadami ergonomii poznawczej, dzięki czemu dostęp do wszystkich funkcji wymaganych do zarządzania systemem jest natychmiastowy.
Inwestycja w przyszłość
TowerTool reprezentuje ewolucję laserowego znakowania narzędzi od procesu ręcznego do w pełni zautomatyzowanego systemu, w którym jakość i wydajność są gwarantowane przez ciągłe monitorowanie. Jego zdolność do autonomicznej pracy, w połączeniu z automatyczną weryfikacją jakości znakowania, czyni go idealnym rozwiązaniem dla firm dążących do doskonałości w produkcji narzędzi.
Solidna konstrukcja w połączeniu z elastycznością operacyjną i niezawodnością procesu sprawia, że TowerTool jest strategiczną inwestycją dla firm patrzących w przyszłość, gdzie automatyzacja i jakość są warunkami utrzymania konkurencyjności na rynku.
