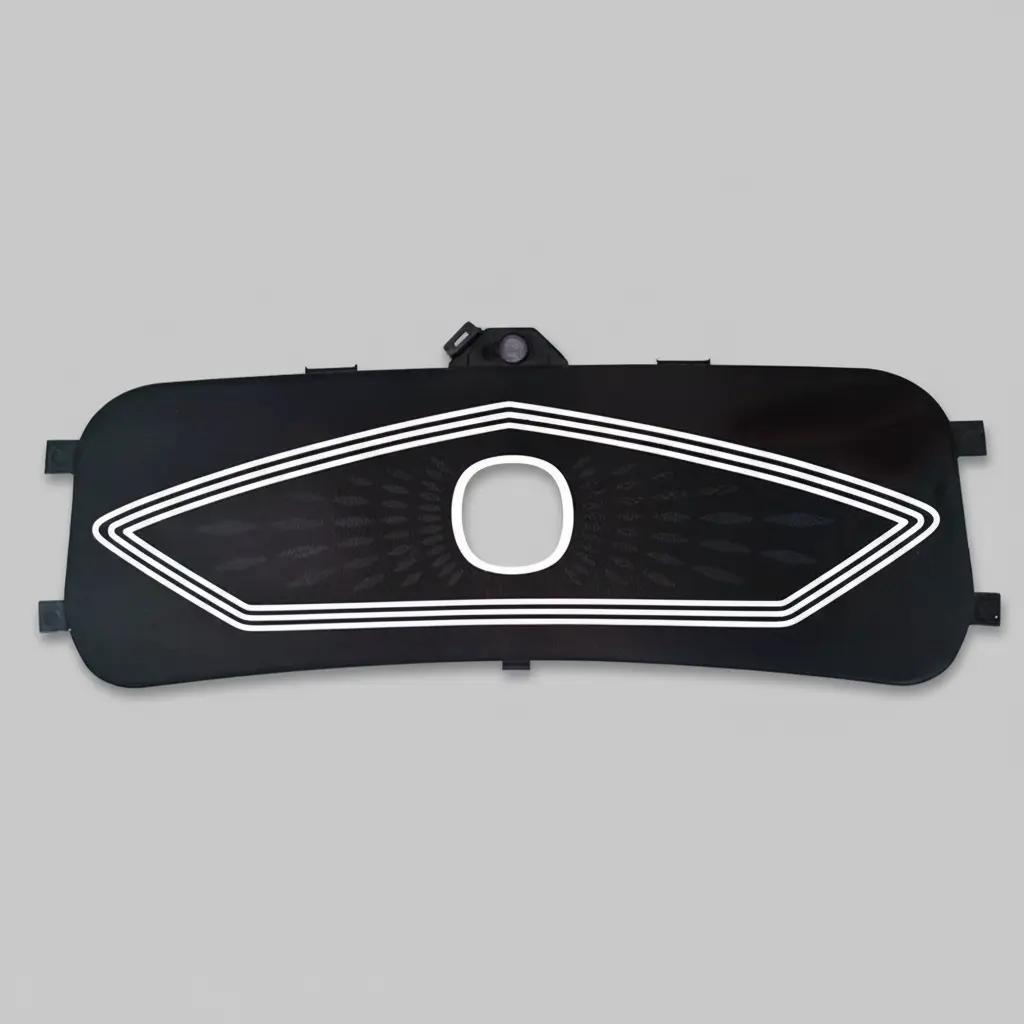

W branżyoświetlenia samochodowego selektywne usuwanie powłok ochronnych i funkcjonalnych jest krytycznym etapem procesu produkcyjnego. Laserowe usuwanie powłok stało się najbardziej niezawodnym rozwiązaniem gwarantującym precyzję, powtarzalność i jakość komponentów optycznych dla coraz bardziej złożonych i wysokowydajnych zespołów optycznych.
Kontrolowana ablacja laserowa umożliwia usuwanie warstw farby, powłok odblaskowych lub materiałów ochronnych bez naruszania podłoża, co jest kluczowym wymogiem podczas pracy z poliwęglanem, PMMA lub materiałami kompozytowymi stosowanymi w nowoczesnych lampach samochodowych. Wyzwaniem technicznym jest kalibracja parametrów, takich jak fluencja, częstotliwość powtarzania i prędkość skanowania, aby osiągnąć całkowite i równomierne usuwanie, unikając jednocześnie uszkodzeń termicznych lub mikropęknięć, które mogłyby zagrozić wydajności optycznej gotowego elementu.
Dlaczego dekoating jest niezbędny w przemyśle motoryzacyjnym?
Selektywne usuwanie powłok z komponentów oświetlenia samochodowego spełnia kilka wymagań technicznych i produkcyjnych. Po pierwsze, wiele
Drugi aspekt dotyczy przygotowania powierzchni do późniejszego montażu. W wielu przypadkach powłoki ochronne nałożone podczas pośrednich etapów przetwarzania muszą zostać usunięte w obszarach przeznaczonych do spawania laserowego, klejenia lub nadruku. Precyzja dekoatingu laserowego eliminuje potrzebę skomplikowanego maskowania i drastycznie skraca czas cyklu w porównaniu z tradycyjnymi procesami chemicznymi lub mechanicznymi.
Ponadto ewolucja w kierunku adaptacyjnych systemów oświetleniowych i wielofunkcyjnych zespołów optycznych wprowadziła coraz bardziej złożone geometrie z wyraźnymi strefami przejściowymi między obszarami powlekanymi i niepowlekanymi. Tylko proces laserowy może zagwarantować zdefiniowane krawędzie z tolerancjami w zakresie dziesiątych części milimetra, przy jednoczesnym zachowaniu integralności optycznej sąsiednich powierzchni.
Technologie laserowe MOPA i pikosekundowe: którą z nich wybrać do ablacji powłok?
Wybór źródła lasera jest pierwszym krytycznym parametrem skutecznego procesu usuwania powłok. Źródła
Podczas pracy nad odblaskowymi powłokami metalowymi lub wielowarstwami dielektrycznymi, preferowanym rozwiązaniem stają się źródła pikosekundowe. Przy czasie trwania impulsu rzędu 10-15 ps, interakcja laser-materia zachodzi w reżimie nietermicznym: energia jest deponowana tak szybko, że materiał jest usuwany przez bezpośrednią sublimację, zanim ciepło może rozproszyć się w otaczającym podłożu. Takie podejście praktycznie eliminuje strefy wpływu ciepła (HAZ) i umożliwia obróbkę bardzo cienkich powłok lub podłoży wrażliwych na ciepło bez ryzyka ich uszkodzenia.
Wybór między MOPA a pikosekundami zależy zatem od rodzaju powłoki, grubości, która ma zostać usunięta i wymaganych specyfikacji jakościowych. W wielu zakładach produkcyjnych branży motoryzacyjnej można znaleźć konfiguracje hybrydowe, w których ta sama maszyna może montować różne źródła używane w zależności od przetwarzanego komponentu, zapewniając maksymalną elastyczność produkcji.
Głowice 3-osiowe dla rozszerzonych zakresów roboczych: precyzja bez kompromisów
Jednym z najbardziej złożonych wyzwań w dekatyzacji dużych komponentów motoryzacyjnych jest utrzymanie precyzji na dużych zakresach roboczych, rzędu jednego metra kwadratowego. Konwencjonalne głowice galwanometryczne osiągają pola około 300-500 mm, wymuszając rozwiązania z mechaniczną obsługą części lub głowicy laserowej. Jednak takie konfiguracje wprowadzają punkty sprzężenia między różnymi strefami obróbki, tworząc widoczne nieciągłości na ciągłych projektach lub nieregularności w zakładkach.
Głowice 3-osiowe są technologiczną odpowiedzią na to ograniczenie. Systemy te wykorzystują dynamiczny układ optyczny, który wstępnie kompensuje aberracje wiązki laserowej na bardzo dużych polach, utrzymując praktycznie stały rozmiar i jakość plamki na całym obszarze roboczym. Głowica 3-osiowa może pokryć pola 1000×1000 mm za pomocą stałej głowicy, całkowicie eliminując problemy ze sprzężeniem i gwarantując doskonałą ciągłość na rysunkach, które przecinają cały komponent.
Zaleta staje się oczywista, gdy złożone wzory lub selektywne usuwanie muszą być realizowane na dużych latarniach: cały proces obróbki odbywa się bez przerw, z dużą prędkością skanowania i absolutną powtarzalnością. Dokładność pozycjonowania jest utrzymywana w zakresie ±20 μm na całym polu, co jest poziomem dokładności niemożliwym do osiągnięcia w przypadku wieloosiowych systemów mechanicznych. Co więcej, brak ruchomych części drastycznie obniża koszty konserwacji i eliminuje czas ustawiania pomiędzy różnymi operacjami obróbki.
Systemy ciągłego pomiaru mocy: gwarantowana stabilność procesu
Aspektem często niedocenianym w procesach ablacji laserowej jest stabilność dostarczanej mocy w czasie. Źródła laserowe, niezależnie od ich niezawodności, mogą podlegać wahaniom mocy z powodu starzenia się ośrodka aktywnego, wahań termicznych lub postępującej degradacji optyki ogniskującej. Nawet niewielkie wahania, rzędu 3-5%, mogą skutkować widocznymi defektami: niekompletnie usuniętymi obszarami lub, przeciwnie, uszkodzeniem podłoża z powodu prześwietlenia.
Systemy ciągłego pomiaru mocy zintegrowane z głowicą przetwarzającą monitorują moc wiązki laserowej w czasie rzeczywistym i wprowadzają automatyczne korekty w celu utrzymania stałych parametrów procesu. Rozdzielacz wiązki odchyla niewielki procent wiązki do skalibrowanego czujnika, który mierzy chwilową moc, porównując ją z ustawioną wartością docelową. Po wykryciu odchylenia system sterowania automatycznie interweniuje, dostosowując prąd źródła lub cykl pracy impulsu.
Ta zamknięta strategia kontroli zapewnia, że każdy obrabiany element otrzymuje dokładnie taką samą dawkę energii, niezależnie od tego, kiedy jest przetwarzany podczas produkcji. W przypadku wielkoseryjnej produkcji motoryzacyjnej, gdzie identyfikowalność i powtarzalność są wymaganiami certyfikacyjnymi, ciągły pomiar mocy staje się niezbędnym narzędziem do utrzymania zdolności procesu (Cpk) w granicach wymaganych przez producentów.
Ponadto systemy te umożliwiają wczesne wykrywanie wszelkich anomalii lub degradacji optyki, uruchamiając alerty konserwacji zapobiegawczej przed wystąpieniem odrzutów produkcyjnych. Korelacja między zmierzoną mocą a jakością ablacji może być wykorzystywana do ciągłej optymalizacji procesu, tworzenia sprawdzonych krzywych procesu i stopniowego zmniejszania początkowo stosowanych marginesów bezpieczeństwa.
Parametry procesu i optymalizacja dla powłok samochodowych
Optymalizacja procesu usuwania powłoki laserowej wymaga kalibracji kilku współzależnych parametrów.
Częstotliwość powtarzania ma bezpośredni wpływ na wydajność: wysokie częstotliwości (rzędu 100-500 kHz dla MOPA, do 1 MHz dla pikosekund) pozwalają na wyższe prędkości skanowania. Jednak zbyt wysokie częstotliwości mogą prowadzić do lokalnego nagrzewania się, szczególnie w przypadku materiałów termoplastycznych. Optymalny wybór zależy zatem od równowagi między szybkością procesu a wymaganą jakością powierzchni.
Skok skanowania (odległość między kolejnymi przejściami) określa nakładanie się kolejnych ścieżek lasera. Nakładanie się 50-70% zapewnia równomierność usuwania, ale zbyt wysokie wartości niepotrzebnie wydłużają czas cyklu. W przypadku krytycznych zastosowań, w których chropowatość powierzchni po ablacji musi pozostać zgodna z rygorystycznymi specyfikacjami, stosuje się strategie wieloprzebiegowe ze zmniejszonym skokiem i umiarkowaną fluencją.
Prędkość skanowania uzupełnia obraz podstawowych parametrów, określając czas interakcji między wiązką a materiałem. Typowe prędkości dla dekatyzacji w przemyśle motoryzacyjnym wynoszą od 500 do 3000 mm/s, ze znacznymi różnicami w zależności od zastosowanej technologii laserowej i grubości powłoki do usunięcia.
Kontrola jakości i walidacja procesów
W branży motoryzacyjnej każdy proces musi być walidowany zgodnie z rygorystycznymi normami. Odbarwianie laserowe nie jest wyjątkiem: producenci wymagają obiektywnych dowodów na zdolność procesu, pełnej dokumentacji parametrów i systemów identyfikowalności, które łączą każdy komponent z danymi przetwarzania.
Integracja systemów wizyjnych po procesie pozwala na automatyczną weryfikację kompletności ablacji, identyfikując wszelkie pozostałości powłoki lub anomalie powierzchni. Algorytmy przetwarzania obrazu analizują kontrast, jednorodność i zgodność geometryczną z referencyjnym rysunkiem CAD, automatycznie odrzucając niezgodne komponenty.
W przypadku powłok przezroczystych lub półprzezroczystych, gdzie kontrola wizualna jest niewystarczająca, stosuje się techniki spektroskopii rozpadu indukowanego laserem (LIBS) lub pomiary odbicia spektralnego, zdolne do wykrywania pozostałości materiału o grubości w zakresie mikrometrów. Systemy te są zintegrowane z linią produkcyjną w celu zapewnienia 100% kontroli, gwarantując brak defektów na wyjściu.
Dokumentacja procesu obejmuje krzywe kwalifikacyjne, które korelują parametry lasera z charakterystyką wyników (chropowatość, kompletność usuwania, brak uszkodzeń), umożliwiając szybkie działania korygujące w przypadku dryftu procesu. Integracja z systemami MES (Manufacturing Execution System) zapewnia pełną identyfikowalność wymaganą przez przepisy IATF 16949.
Przewaga konkurencyjna dekoatingu laserowego nad tradycyjnymi metodami
W porównaniu z procesami chemicznego usuwania powłok, ablacja laserowa eliminuje użycie rozpuszczalników, zmniejszając wpływ na środowisko i koszty zarządzania odpadami specjalnymi. Nie ma ograniczeń związanych z kompatybilnością chemiczną między rozpuszczalnikiem a podłożem, a czas procesu skraca się z dziesiątek minut do kilku sekund na komponent.
W porównaniu z metodami mechanicznymi, takimi jak piaskowanie lub ścieranie, laser oferuje absolutną selektywność: obrabiane są tylko zaprogramowane obszary, bez ryzyka przypadkowego uszkodzenia. Brak kontaktu eliminuje zużycie narzędzia i zanieczyszczenie cząstkami, dwa krytyczne aspekty dla precyzyjnych elementów optycznych.
Elastyczność programowania jest kolejną strategiczną zaletą: zmiany rysunku lub dostosowania są wdrażane poprzez prostą modyfikację pliku CAD, bez konieczności inwestowania w dedykowane przyrządy, narzędzia lub osprzęt. Aspekt ten staje się kluczowy na rynku motoryzacyjnym coraz bardziej zorientowanym na zróżnicowaną produkcję i zmniejszone partie.
Laboratorium aplikacyjne: testowanie i walidacja przed industrializacją
Przed wdrożeniem procesu odtłuszczania laserowego do produkcji, faza testowania i walidacji jest kluczowa w celu zidentyfikowania optymalnych parametrów i uniknięcia kosztownych błędów skalowania. Dostępność dobrze wyposażonego laboratorium aplikacyjnego umożliwia testowanie różnych konfiguracji technologicznych, porównywanie wyników i budowanie solidnej bazy wiedzy dla procesu przemysłowego.
Nasze laboratorium aplikacyjne posiada ponad 30 źródeł laserowych różnych typów (światłowodowe, MOPA, pikosekundowe, femtosekundowe, CO₂, UV), co pozwala nam ocenić, która technologia oferuje najlepsze wyniki dla każdej konkretnej kombinacji powłoka-podłoże. Obecność 3-osiowych głowic o zakresie roboczym do 1000×1000 mm umożliwia dokładne odtworzenie warunków pracy, które będą występować w produkcji, potwierdzając wykonalność na rzeczywistych pełnowymiarowych komponentach.
W celu jakościowej charakterystyki wyników, laboratorium integruje spektrofotometr, który analizuje właściwości optyczne obrabianych powierzchni, sprawdzając, czy ablacja nie zmieniła transmitancji lub współczynnika odbicia w sąsiednich obszarach. Instrument ten jest szczególnie cenny podczas pracy nad przezroczystymi lub półprzezroczystymi komponentami, gdzie nawet minimalne zmiany powierzchni mogą zagrozić wydajności jednostki optycznej.
Faza testów laboratoryjnych pozwala na stworzenie kompletnego projektu eksperymentu (DoE), mapującego wpływ każdego parametru na końcową jakość i identyfikującego optymalne okno procesu. Próbki wyprodukowane podczas tych testów mogą być poddane przyspieszonym testom starzenia, testom przyczepności i analizie mikroskopowej, dostarczając wszystkich dowodów wymaganych do kwalifikacji przez producentów samochodów.
Takie wczesne testowanie i walidacja drastycznie skracają czas konfiguracji instalacji przemysłowych i minimalizują ryzyko niezgodności podczas faz rozruchu produkcji. Transfer technologiczny z laboratorium do produkcji odbywa się zatem z parametrami, które zostały już zoptymalizowane i zwalidowane, przyspieszając czas wprowadzenia na rynek i gwarantując wymaganą jakość od samego początku.
