W sektorze motoryzacyjnym identyfikowalność pojazdów jest kluczowym elementem zarówno w kwestiach prawnych, jak i bezpieczeństwa. Sercem tego systemu identyfikacji jest kod VIN (Vehicle Identification Number), alfanumeryczny kod stanowiący odcisk palca każdego wyprodukowanego pojazdu. Znakowanie tego kodu przeszło w ostatnich latach poważną ewolucję technologiczną, przechodząc od tradycyjnych systemów mikroudarowych do przyjęcia zaawansowanych systemów laserowych, które gwarantują precyzję, elastyczność i integrację z nowoczesnymi zautomatyzowanymi procesami produkcyjnymi.
Co to jest kod VIN i dlaczego jest niezbędny?
Kod VIN to alfanumeryczny ciąg 17 znaków, który zgodnie z międzynarodowymi standardami musi znajdować się na każdym pojeździe. Ten unikalny kod zawiera kluczowe informacje, takie jak: kraj produkcji, producent, charakterystyka pojazdu, rok produkcji, numer seryjny.

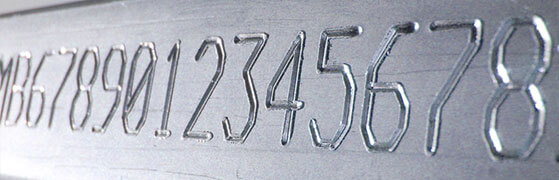

Oznaczenie kodu VIN musi być trwałe i czytelne, o głębokości, która zazwyczaj waha się od 0,3 mm do 0,5 mm, w zależności od specyfikacji producenta. Oznaczenie to jest niezbędne dla:
- Legalna identyfikacja pojazdu
- Identyfikowalność w przypadku kradzieży
- Zarządzanie wycofywaniem zabezpieczeń
- Sprawdzanie oryginalnych części zamiennych
- Sprawdzanie historii pojazdu
Ewolucja w kierunku laserowego grawerowania kodu VIN
Jeszcze kilka lat temu znakowanie kodów VIN odbywało się niemal wyłącznie za pomocą systemów mikroudarowych. Technologia ta, choć tania i łatwa w obsłudze, miała kilka ograniczeń pod względem elastyczności i dokładności. Obecnie, dzięki postępowi technologicznemu, grawerowanie laserowe staje się preferowanym rozwiązaniem w sektorze motoryzacyjnym.
Główne zalety korzystania z systemów znakowania laserowego dla kodów VIN obejmują:
- Całkowita elastyczność: możliwość szybkiej zmiany projektu lub formatu bez konieczności zmiany przyrządów lub systemów mocowania.
- Zachowanie integralności strukturalnej: brak ryzyka uszkodzenia podwozia przez sworznie lub inwazyjne systemy mechaniczne.
- Redukcja hałasu w środowisku produkcyjnym
- Wszechstronność operacyjna: możliwość obsługi kilku projektów na jednej linii produkcyjnej
- Najwyższa dokładność i jednolitość znakowania
Wyzwania techniczne związane z grawerowaniem laserowym kodu VIN
Wdrożenie laserowego systemu znakowania kodów VIN wiąże się z kilkoma wyzwaniami technicznymi, które wymagają specjalistycznych rozwiązań:
Integracja robotów
Jednym z głównych wyzwań jestintegracja lasera z ramionami robotów. W większości zakładów motoryzacyjnych kod VIN jest nanoszony za pomocą lasera umieszczonego na ramieniu robota, który przesuwa go do określonej pozycji znakowania. Wymaga to:
- Niezwykle kompaktowe systemy laserowe
- Odporność na wibracje i przemieszczenia
- Zaawansowana łączność do zdalnego sterowania
- Wydajne systemy chłodzenia w małych przestrzeniach
Optymalnym rozwiązaniem w takich przypadkach są lasery integracyjne, charakteryzujące się niewielkimi rozmiarami i wysoką mocą w kompaktowej obudowie.
Moc i szybkość
Aby zapewnić wydajność linii motoryzacyjnych, kod VIN musi być grawerowany szybko, przy jednoczesnym zachowaniu wymaganej głębokości i czytelności. Z tego powodu zazwyczaj stosuje się następujące rozwiązania:
- Lasery światłowodowe o dużej mocy (od 100 W do 300 W)
- Systemy długich impulsów przenoszą więcej energii na materiał
- Ogniska zoptymalizowane pod kątem określonych materiałów (zazwyczaj aluminium lub stali)
Bezpieczeństwo i zgodność z przepisami
Integracja systemów laserowych w środowiskach produkcyjnych wiąże się z ważnymi względami bezpieczeństwa i zgodności z przepisami. Lasery używane do kodu VIN są zazwyczaj klasy 4 (wysoka moc), co wymaga:
- Odpowiednie systemy ochrony
- Osłony zamykające lub bariery świetlne
- Blokady bezpieczeństwa
- Sygnały wizualne i dźwiękowe
Aby zapewnić bezpieczne środowisko pracy, konieczne jest zaprojektowanie systemów zabezpieczających, które przekształcają laser z klasy 4 w klasę 1 (całkowicie bezpieczną dla operatora). Konwersję tę uzyskuje się poprzez zaprojektowanie specjalnych skrzynek ochronnych, często dostosowanych do każdego konkretnego zastosowania.
Rozwiązania techniczne do laserowego grawerowania kodu VIN
Nowoczesne rozwiązania do laserowego grawerowania kodu VIN skutecznie spełniają potrzeby branży motoryzacyjnej:
Lasery do integracji: kompaktowe i wydajne
Lasery integracyjne są idealnym rozwiązaniem dla aplikacji zrobotyzowanych, dzięki
- Wyjątkowo małe wymiary
- Moc lasera od 20 W do 300 W
- Kompaktowe szafy sterownicze (3U lub 4U)
- Całkowicie chłodzony powietrzem, nie wymaga zewnętrznych systemów
Zaawansowane funkcje techniczne
Systemy kodów VIN oferują specyficzną funkcjonalność dla tego zastosowania:
- Trzyosiowa głowica do obsługi tolerancji do 45 mm
- Automatyczny system ustawiania ostrości kompensujący zmiany geometrii części
- Tryb autonomiczny do pracy bez komputera w środowiskach przemysłowych
- Weryfikacja jakości znakowania za pomocą zintegrowanego systemu wizyjnego
- Kompatybilność ze standardowymi protokołami branżowymi, takimi jak PROFINET
Jakość grawerowania jest weryfikowana przez systemy skanowania 3D, które gwarantują jednolitość grawerowanej powierzchni i prawidłową głębokość.

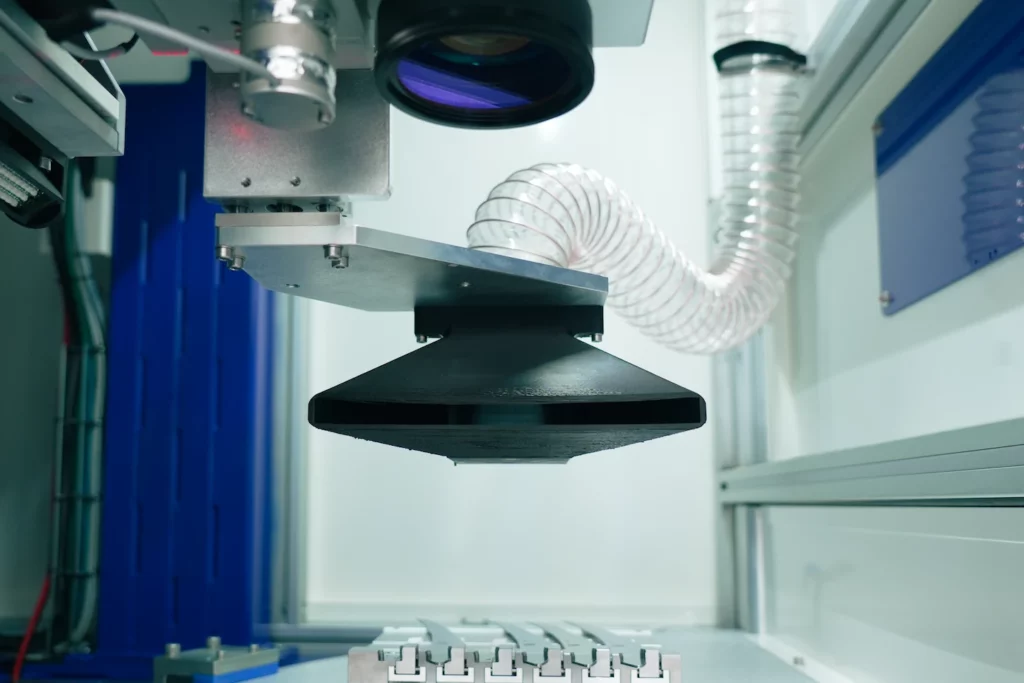

Znaczenie zasysania w laserowym znakowaniu kodu VIN
Kluczowym aspektem grawerowania laserowego kodów VIN jest zarządzanie pyłem powstającym podczas procesu. Odparowanie materiału wytwarza potencjalnie łatwopalne cząstki metalu, które muszą być odpowiednio odessane:
- Zapobieganie zanieczyszczeniu środowiska pracy
- Ochrona optyki systemu laserowego
- Zapewnienie stałej jakości oznaczeń
- Przestrzeganie przepisów bezpieczeństwa i ochrony środowiska
Nowoczesne systemy znakowania zawierają dedykowane systemy odciągowe z wydajnymi filtrami HEPA i filtrami z węglem aktywnym, zaprojektowane specjalnie do usuwania pyłu metalowego powstającego podczas grawerowania.
Więcej niż znakowanie: integracja i personalizacja
Znakowanie kodem VIN jest częścią szerszego kontekstu identyfikowalności produktu. Kompleksowe rozwiązania w tym zakresie obejmują:

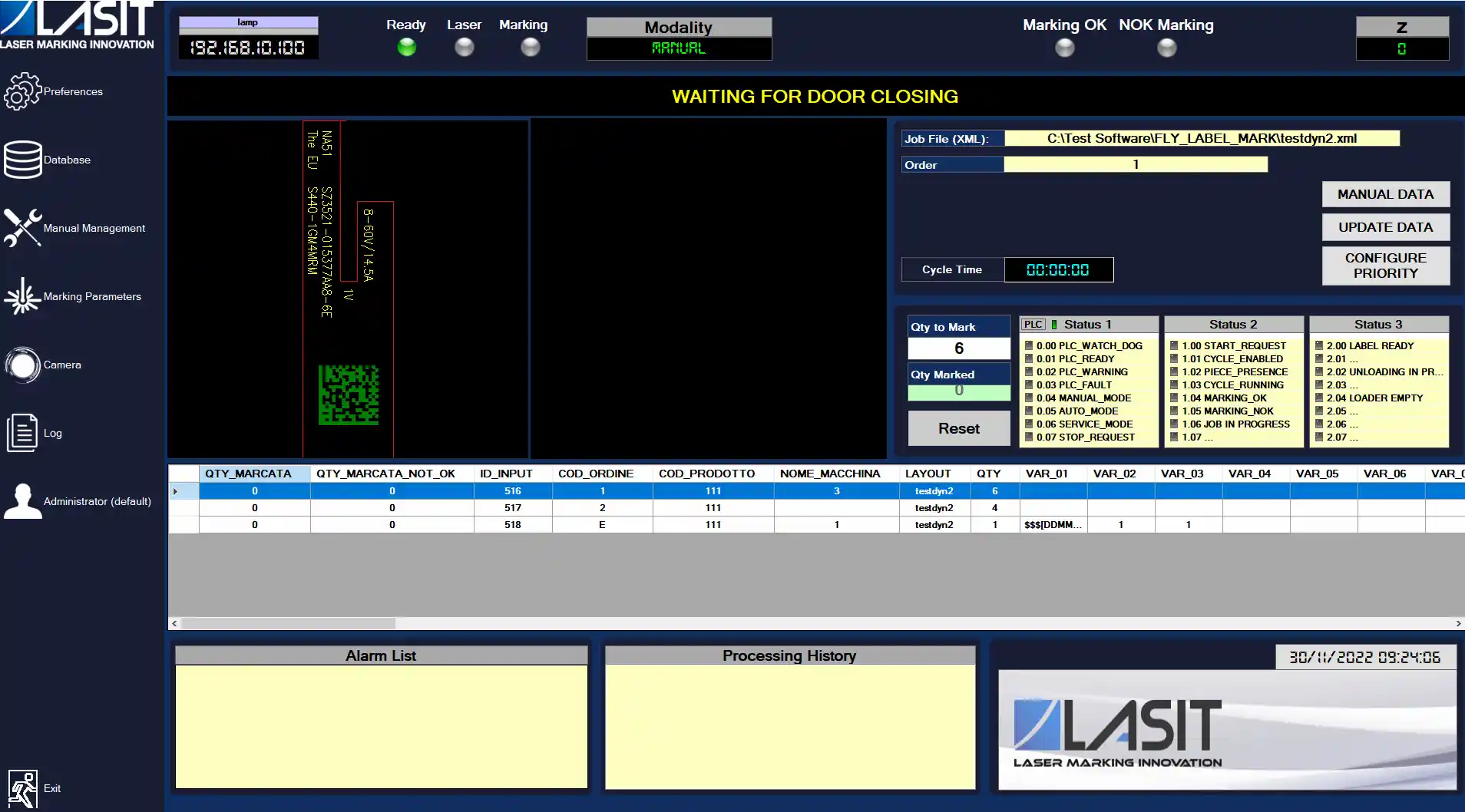

- Dostosowane oprogramowanie do dynamicznego zarządzania danymi
- Integracja z firmowymi bazami danych w celu zapewnienia identyfikowalności
- Systemy wizyjne do inspekcji i kontroli jakości
- Monitorowanie procesu produkcji w czasie rzeczywistym
Elementy te umożliwiają przekształcenie prostego znakowania w prawdziwy zintegrowany system zarządzania jakością i identyfikowalności.
Technologia laserowa w służbie przemysłu motoryzacyjnego
Zastosowanie grawerowania laserowego do kodów VIN jest znaczącym przykładem tego, jak technologia przekształca procesy produkcyjne w przemyśle motoryzacyjnym. Korzyści w zakresie elastyczności, dokładności i integracji z nowoczesnymi zautomatyzowanymi procesami sprawiają, że technologia ta jest strategicznym wyborem dla producentów samochodów dążących do doskonałości produkcji.
Dostosowanie rozwiązań do konkretnych potrzeb, w połączeniu z niezawodnością i trwałością systemów, sprawia, że laserowe znakowanie kodem VIN staje się coraz bardziej popularnym zastosowaniem w nowoczesnych liniach produkcyjnych w branży motoryzacyjnej.
