Czyszczenie laserowe przed spawaniem laserowym: jak przygotowanie powierzchni wpływa na jakość połączenia

W cyklu produkcyjnym spawanego elementu metalowego, faza przygotowania powierzchni rzadko jest traktowana z należytą uwagą. Jednak w codziennej praktyce przemysłowej znaczny odsetek wad spawalniczych – porowatość, pęknięcia, brak wtopienia, zmienność mechaniczna złącza – nie wynika z nieprawidłowych parametrów procesu spawania, ale z zanieczyszczeń obecnych na powierzchni w momencie napromieniowania. Oleje obróbkowe, warstwowe tlenki, pozostałości powłok elektronicznych lub zwykłe ślady wilgoci mogą w nieprzewidywalny sposób zmieniać zachowanie termiczne jeziorka spawalniczego, sprawiając, że nawet dobrze skalibrowany proces laserowy staje się niestabilny.

Niniejszy artykuł skierowany jest do kierowników procesów i inżynierów spawalników pracujących ze stalą węglową, stalą nierdzewną i stopami aluminium w kontekście produkcji seryjnej. Celem jest dostarczenie dokładnego przeglądu technicznego, w jaki sposób laserowe czyszczenie przed spawaniem różni się od tradycyjnych metod, jakie parametry regulują proces i jak jakość czyszczenia przekłada się na wymierne wyniki metalurgiczne.

Zanieczyszczona powierzchnia, uszkodzone połączenie: mechanizmy degradacji

Gdy wiązka lasera uderza w zanieczyszczoną powierzchnię, pierwszą konsekwencją jest miejscowa i niekontrolowana zmiana absorbancji. Warstwa oleju lub smaru, nawet cienka, zmienia emisyjność powierzchni i może wywołać wybuchowe odparowanie w stopionej kąpieli. Para uwięziona podczas krzepnięcia generuje porowatość, jedną z najbardziej krytycznych wad, ponieważ jest trudna do wykrycia podczas kontroli wizualnej i silnie wpływa na wytrzymałość zmęczeniową złącza.

Tlenki, w szczególności tlenki glinu (Al₂O₃, o temperaturze topnienia około 2050°C w porównaniu do 660°C dla aluminium bazowego), tworzą warstwy ogniotrwałe, które uniemożliwiają całkowite stopienie między krawędziami złącza. Typowym rezultatem jest brak fuzji bocznej, tj. częściowa nieciągłość stopki, która drastycznie zmniejsza efektywny przekrój nośny, ale nie jest widoczna z zewnątrz. Z drugiej strony, pozostałości farby lub e-powłoki wnoszą lotne węglowodory, które wytwarzają wtrącenia gazowe, a w obecności chloru lub innych halogenów mogą powodować przyspieszoną korozję międzykrystaliczną.

Z punktu widzenia powtarzalności procesu, zanieczyszczenie jest przede wszystkim problemem zmienności: ten sam program laserowy wytwarza różne połączenia na identycznych przedmiotach obrabianych tylko dlatego, że warstwa oleju ma różną grubość w zależności od części lub dlatego, że rdza na powierzchni jest nierównomiernie rozłożona. W produkcji seryjnej zmienność ta przekłada się bezpośrednio na trudne do przewidzenia koszty złomowania i przeróbek.

Główne zanieczyszczenia i ich wpływ na basen spawalniczy

Operacyjna klasyfikacja zanieczyszczeń pomaga zdefiniować najbardziej odpowiedni protokół czyszczenia. Każda kategoria oddziałuje z procesem spawania poprzez różne mechanizmy fizyko-chemiczne.

Oleje i smary pochodzące z obróbki skrawaniem są najczęstszymi zanieczyszczeniami elementów frezowanych, toczonych lub formowanych. Złożone głównie z długołańcuchowych węglowodorów, rozkładają się w stopionej kąpieli, uwalniając CO i CO₂, które, uwięzione podczas szybkiego krzepnięcia, generują porowatość rozmieszczoną w całej objętości kulki. Ich obecność zmniejsza również zwilżalność powierzchni, destabilizując kształt samej kulki.

Tlenki i wodorotlenki tworzą się spontanicznie na stali nawet przy krótkich czasach przebywania (cienka warstwa rdzy na stali węglowej rozwarstwia się w ciągu godzin w wilgotnym środowisku) i niezwykle stabilnie na aluminium. Tlenki żelaza, choć mają niższą temperaturę topnienia niż tlenek glinu, wprowadzają do kąpieli niejednorodności składu i mogą działać jako jądra pęknięć pod wpływem naprężeń termicznych.

Farby, e-powłoki i powłoki organiczne są coraz częściej spotykane na komponentach samochodowych, które są spawane po obróbce antykorozyjnej. Rozkład termiczny tych warstw wytwarza gazy pod wysokim ciśnieniem w kąpieli, powodując rozpryski, grubą porowatość, a w najgorszych przypadkach występy, które uszkadzają optykę i osprzęt. Ponadto wiele podkładów epoksydowych zawiera pigmenty cynkowe, które sublimując w temperaturze około 907°C generują toksyczne opary i wprowadzają wtrącenia metalu do złącza.

Wilgoć i sole są szczególnie istotne dla stali nierdzewnej i stopów aluminium w środowiskach o znacznych wahaniach temperatury. Obecność resztkowych jonów chlorkowych z operacji chłodzenia przyspiesza korozję międzykrystaliczną po spawaniu, szczególnie w strefach wpływu ciepła (HAZ).

Metody tradycyjne a czyszczenie laserowe: porównanie techniczne

Konwencjonalne metody przygotowania powierzchni – mycie rozpuszczalnikiem, odtłuszczanie alkaliczne, szczotkowanie mechaniczne, piaskowanie – są normą w przemyśle od dziesięcioleci i każda z nich ma ograniczenia strukturalne, gdy jest stosowana w zautomatyzowanym kontekście produkcyjnym.

Czyszczenie rozpuszczalnikami organicznymi (aceton, IPA, MEK) jest skuteczne w przypadku olejów i smarów, ale pozostawia pozostałości, jeśli rozpuszczalnik nie odparuje całkowicie, i nie atakuje ustalonych tlenków. Z definicji jest to proces ręczny, trudny do standaryzacji i podlegający coraz bardziej restrykcyjnym przepisom dotyczącym stosowania lotnych związków organicznych. Odtłuszczanie alkaliczne w kąpieli rozwiązuje problem smaru bardziej systematycznie, ale wymaga cyklu płukania i suszenia, który wydłuża czas cyklu i wprowadza ryzyko zanieczyszczenia wilgocią resztkową.

Szczotkowanie mechaniczne za pomocą narzędzi ściernych lub szczotek stalowych jest powszechnie stosowane do usuwania tlenków z aluminium i stali, ale zanieczyszcza powierzchnię fragmentami metalu z samego narzędzia – jest to szczególnie problematyczne w przypadku stali nierdzewnej, gdzie osadzone cząstki żelaza mogą stać się jądrami korozji. Obróbka strumieniowo-ścierna jest skuteczna na dużych powierzchniach, ale wprowadza trudne do kontrolowania naprężenia ściskające, jest niekompatybilna ze złożonymi geometriami i wymaga dedykowanej komory z systemem odsysania.

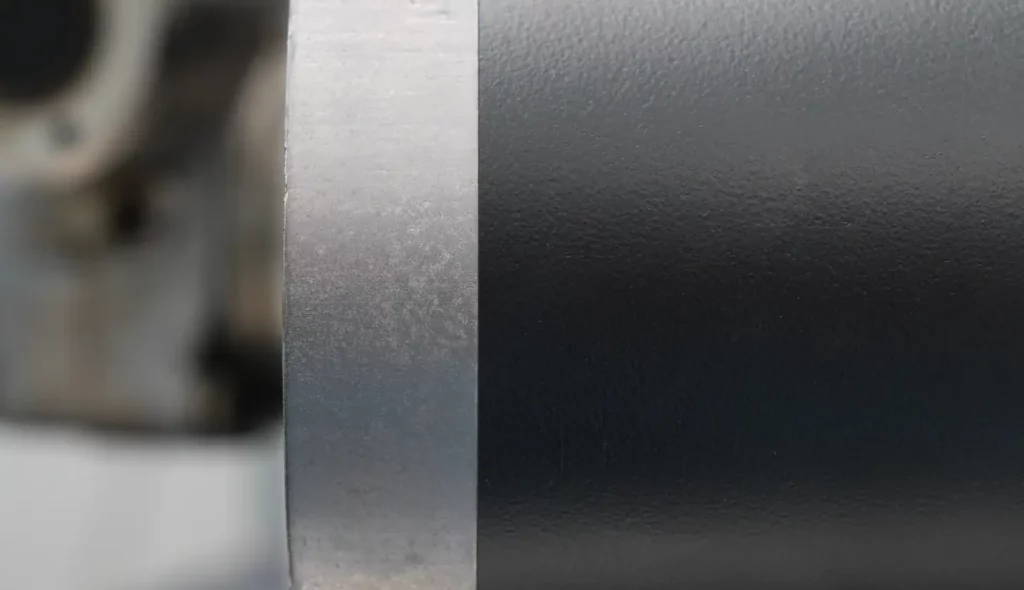

Czyszczenie laserowe przezwycięża te ograniczenia z trzech podstawowych powodów. Po pierwsze, proces jest selektywny ze względu na próg ablacji: fluencja wiązki jest skalibrowana tak, aby usunąć zanieczyszczenia (które mają niższy próg ablacji niż materiał podstawowy) bez wpływu na metalowe podłoże. Po drugie, jest z natury zautomatyzowany: wiązka może być prowadzona przez skanery galwanometryczne lub roboty, aby obrabiać dokładnie te obszary, które będą poddawane ablacji, w sekwencji z samym cyklem spawania, eliminując potrzebę przenoszenia części do oddzielnej stacji. Po trzecie, nie wymaga żadnych materiałów eksploatacyjnych: żadnych rozpuszczalników, piasku ani narzędzi do wymiany, co znacznie zmniejsza powtarzające się koszty operacyjne i wpływ na środowisko.

Kluczowe parametry laserowego czyszczenia przed spawaniem

Projektowanie procesu czyszczenia laserowego wymaga takiej samej staranności, jak w przypadku samego spawania. Cztery parametry decydują o wyniku obróbki: średnia moc, prędkość skanowania, nakładanie się przejść i odległość ogniskowania.

Średnia moc (zwykle wyrażana w watach) określa strumień energii na jednostkę powierzchni. W przypadku usuwania oleju i smaru ze stali węglowej, wartości w zakresie 50-150 W z impulsowymi źródłami światłowodowymi są często wystarczające; w przypadku zwartych tlenków na aluminium lub grubych powłok organicznych może być wymagane 200-400 W. Celem jest przekroczenie progu ablacji zanieczyszczenia, pozostając jednocześnie poniżej progu ablacji podłoża, który dla stali wynosi zazwyczaj 1-2 J/cm² przy impulsach nanosekundowych.

Prędkość skanowania (m/s) i stopień nakładania (%) razem określają dawkę energii otrzymywaną przez powierzchnię. Nakładanie się 30-50% między sąsiednimi przejściami zapewnia jednorodność obróbki; nadmierne nakładanie się może lokalnie podgrzać podłoże powyżej temperatury krytycznej dla mikrostruktury, podczas gdy niewystarczające nakładanie się pozostawia nieobrobione smugi widoczne w kontroli UV.

Ogniskowanie ma bezpośredni wpływ na gęstość mocy. Praca w ognisku (minimalna plamka) maksymalizuje gęstość i przyspiesza usuwanie twardych zanieczyszczeń, takich jak tlenki. W przypadku bardziej miękkich zanieczyszczeń organicznych, praca nieco poza ogniskiem z większą plamką pozwala na pokrycie większych obszarów w tym samym czasie cyklu, zmniejszając naprężenia termiczne.

Tabela 1 – Typowe konfiguracje robocze do laserowego czyszczenia przed spawaniem (impulsowe źródło światłowodowe, długość fali 1064 nm, impulsy 50-200 ns)

Na linii produkcyjnej integracja z robotami lub osiami liniowymi CNC umożliwia synchronizację ścieżki czyszczenia ze ścieżką spawania: czyszczenie laserowe jest wykonywane w przejściu przygotowawczym na tym samym ściegu, który będzie spawany kilka sekund później, eliminując ryzyko ponownego zanieczyszczenia, które istnieje, gdy czyszczenie i spawanie odbywają się na oddzielnych stanowiskach.

Od czystej jakości do wyników metalurgicznych: dane i weryfikacja

Korelacja między przygotowaniem powierzchni a jakością połączenia nie jest teoretyczna: jest mierzalna i możliwa do udokumentowania za pomocą standardowych testów, a dane dostępne w literaturze i z naszych doświadczeń z klientami z branży motoryzacyjnej i komponentów konstrukcyjnych pokazują stałą i powtarzalną poprawę.

Jeśli chodzi o porowatość, porównawcze analizy metalograficzne na przekrojach kulek uzyskanych z i bez czyszczenia laserowego wykazują zmniejszenie powierzchni porowatej od 60% do 85% w przypadku elementów aluminiowych poddanych wstępnej obróbce laserowej w porównaniu do elementów odtłuszczanych ręcznie. Porowatość resztkowa zazwyczaj spada poniżej 2% powierzchni przekroju, co jest progiem uznawanym za akceptowalny przez normę EN ISO 13919-2 dla połączeń klasy B.

Testy wytrzymałości na rozciąganie i zmęczeniowe wykazują jeszcze bardziej znaczącą korzyść: zmienność siły zrywającej (znormalizowane odchylenie standardowe) zmniejsza się o 40-60% po przejściu z czyszczenia rozpuszczalnikiem na kontrolowane czyszczenie laserowe. Ta redukcja zmienności jest prawdopodobnie najważniejszym odkryciem dla tych, którzy prowadzą procesy certyfikowane przez IATF 16949, gdzie zdolność procesu (Cpk) musi pozostać powyżej 1,33 nawet w odniesieniu do właściwości mechanicznych połączeń.

W firmie LASIT zintegrowaliśmy cykle laserowego czyszczenia przed spawaniem w aplikacjach montażu aluminiowych elementów konstrukcyjnych w przemyśle motoryzacyjnym, stwierdzając zmniejszenie liczby odrzutów procesowych (niezgodność z kontrolą ultradźwiękową po spawaniu) o ponad 70% w porównaniu z poprzednią konfiguracją z ręcznym czyszczeniem chemicznym. Istotną korzyścią uboczną było skrócenie całkowitego czasu cyklu: dzięki wyeliminowaniu stacji odtłuszczania z powiązanym z nią transportem i suszeniem, cykl został skrócony o 18-25 sekund na część, co miało bezpośredni wpływ na wskaźnik OEE linii.

Istnieją ustalone ilościowe metody weryfikacji jakości czystości. Test przerywania wody (ASTM F22) ocenia zwilżalność powierzchni po obróbce: powierzchnia wolna od zanieczyszczeń organicznych ma kąt zwilżania mniejszy niż 10°. Pomiar kąta zwilżania za pomocą kątomierza optycznego jest najdokładniejszą metodą kwalifikacji procesu podczas konfiguracji. W przypadku tlenków, analiza fluorescencji UV lub XPS (rentgenowska spektroskopia fotoelektronów) na próbkach kwalifikacyjnych dostarcza danych dotyczących składu powierzchni, które uzupełniają charakterystykę.

Wdrożenie w produkcji: kwestie praktyczne

Decyzja o zintegrowaniu czyszczenia laserowego z istniejącą lub nową linią spawalniczą jest przede wszystkim decyzją inżynieryjną dotyczącą układu, bezpieczeństwa i synchronizacji procesu.

Z punktu widzenia zarządzania oparami, czyszczenie laserowe generuje smugę zawierającą drobne cząstki stałe i lotne związki organiczne, które muszą być skutecznie odciągane. Lokalny system odciągowy z filtracją HEPA i węglem aktywnym jest niezbędny: nie tylko do ochrony operatorów i optyki laserowej, ale także do przestrzegania limitów emisji określonych w dyrektywie 2004/37/WE w sprawie czynników rakotwórczych w miejscu pracy podczas obróbki powierzchni z pozostałościami e-powłok lub podkładów na bazie izocyjanianów.

Jeśli chodzi o integrację ze sterownikami linii, nowoczesne systemy laserowe udostępniają interfejsy cyfrowe (EtherCAT, Profinet, OPC-UA), które umożliwiają rejestrowanie parametrów procesu i stanu zakończenia cyklu czyszczenia dla każdej części. Śledzenie to jest szczególnie istotne w kontekstach, w których dokumentacja procesu jest wymogiem prawnym, takich jak dostawy dla producentów OEM z branży motoryzacyjnej, którzy wymagają zgodności z normą IATF 16949 z pełną identyfikowalnością procesu produkcyjnego.

Zwrot z inwestycji w czyszczenie laserowe opiera się na trzech elementach: eliminacji chemicznych materiałów eksploatacyjnych, redukcji odpadów spawalniczych i skróceniu czasu cyklu. W zastosowaniach o wolumenie przekraczającym 50 000 części rocznie na elementach aluminiowych lub ze stali specjalnej, zwrot z inwestycji wynosi zazwyczaj od 12 do 24 miesięcy, przy niskim profilu ryzyka, ponieważ przewaga procesu jest weryfikowalna i mierzalna już w fazie pilotażowej.

Uwagi końcowe

Czyszczenie powierzchni przed spawaniem laserowym nie jest operacją pomocniczą: jest integralną częścią procesu, a jego jakość bezpośrednio determinuje jakość metalurgiczną połączenia. Czyszczenie laserowe oferuje wyraźną przewagę techniczną nad tradycyjnymi metodami – selektywność na próg ablacji, brak materiałów eksploatacyjnych, pełna automatyzacja, identyfikowalność procesu – co przekłada się na wymierne dane: mniejsza porowatość, mniejsza zmienność mechaniczna, mniej odrzutów, krótszy cykl.

Dla każdego, kto projektuje nowy system spawania laserowego lub ponownie ocenia istniejącą linię, punktem wyjścia jest rygorystyczna charakterystyka obecnych zanieczyszczeń i wymagań prawnych mających zastosowanie do połączenia. Następnie zdefiniowanie parametrów procesu (moc, prędkość, nakładanie się) dla konkretnego materiału jest ustrukturyzowanym działaniem inżynieryjnym, a nie empirycznym eksperymentem. Przy prawidłowej konfiguracji, czyszczenie laserowe staje się mnożnikiem jakości dla całego procesu spawania.
