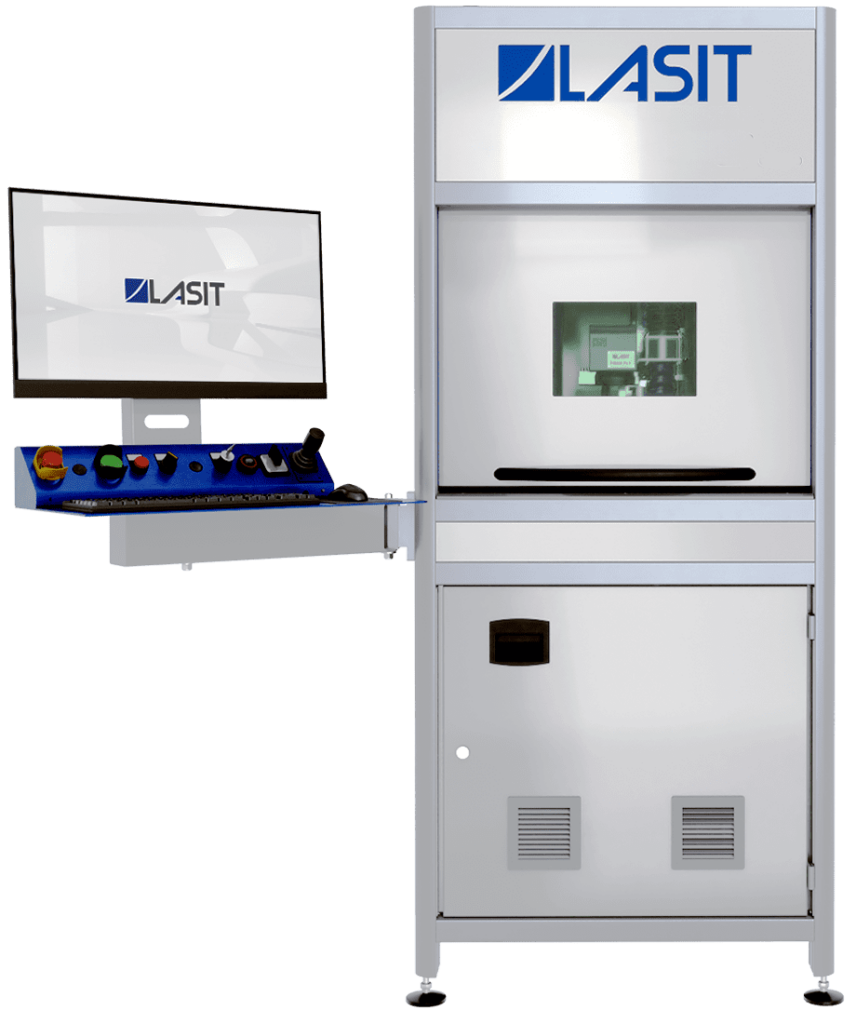

TowerMark Z

System znakowania laserowego TowerMark Z jest niezwykle wszechstronny i może być obsługiwany ręcznie lub w połączeniu z robotem ładującym/rozładowującym. Jest to niezwykle kompaktowy system, ponieważ wszystkie komponenty, w tym system zasysania (opcjonalny), są zintegrowane z konstrukcją. Jeśli zachodzi potrzeba znakowania dłuższych części, maszyna może być wyposażona w skrzynki boczne o długości 500 mm lub 1000 mm.

Drzwi mogą być otwierane ręcznie lub pneumatycznie, a monitorowanie cyklu znakowania jest ułatwione dzięki wewnętrznemu systemowi oświetlenia i dużej szybie inspekcyjnej. Płaszczyzna wsporcza ma wymiary 750 x 500 mm, a obszar znakowania laserowego może wynosić od ø100 mm do ø310 mm w zależności od soczewki.

Porozmawiaj z ekspertem

Główne cechy

Napędzana oś Z

Oś Z TowerMark Z sterowana jest przez silnik wyposażony w enkoder. Maksymalna wysokość znakowania wynosi 400 mm z soczewką o strefie znakowania o średnicy 140 mm. Prowadnica ślizgowa wyposażona jest w łożyskowanie kulkowe i posiada dwie płozy zamiast bardziej tradycyjnego pojedynczego elementu, co zapewnia bardziej precyzyjny ruch.

Rozbudowa

Towermark Z przystosowana jest do natychmiastowej rozbudowy kilku elementów: systemu wizyjnego TTL do centrowania znakowania na małych produktach lub odczytu i klasyfikacji kodów 2D; osi obrotowej do części cylindrycznych; stołu o skoku 300 mm w celu zwiększenia obszaru roboczego; bocznego systemu wizyjnego o wysokiej rozdzielczości w wersji z osią X oraz napinacza arkuszy do blach o niewielkiej grubości.

Wprowadzanie osi X

Aby zwiększyć produktywność, TowerMark Z przystosowana jest zarówno mechanicznie jak i elektrycznie do wprowadzania osi X, co następuje w prosty i szybki sposób. Umożliwia to przesuwanie głowicy wzdłuż osi 500 mm w celu uzyskania obszaru znakowania 600 x 100 mm (z ogniskową FFL160)

Co można zaznaczyć

Porozmawiaj z ekspertem LASIT

Pozwól nam wspólnie ocenić, jak poprawić produktywność i wydajność Twojej linii. Wypełnij formularz: jeden z naszych specjalistów skontaktuje się z Tobą, aby przeanalizować Twoje potrzeby i określić najlepsze kroki, bez żadnych zobowiązań.

Jak możemy Ci pomóc

Pierwsza rozmowa: Jeden z naszych ekspertów skontaktuje się z Tobą ponownie (telefonicznie lub mailowo, jak wolisz) w celu przeprowadzenia wstępnej rozmowy i pełnego zrozumienia Twoich potrzeb.
Analiza szyta na miarę: W oparciu o Twoje potrzeby, wspólnie zdecydujemy o kolejnym kroku. Możemy zorganizować wizytę w Twojej firmie, przeanalizować Twój proces za pośrednictwem połączenia wideo lub przeprowadzić bezpłatne testy znakowania na Twoich próbkach.
Twoje rozwiązanie: Przeanalizujemy i przedstawimy Ci spersonalizowane rozwiązanie, zaprojektowane tak, aby bezproblemowo zintegrować się z Twoim obecnym procesem produkcyjnym.
W związku z informacją dotyczącą polityki prywatności (art.13 RODO 2016/679), którą oświadczam, że przeczytałem(-am), wyrażam zgodę na przetwarzanie moich danych.
Chcę otrzymywać komunikacje handlowe i promocyjne dotyczące produktów i usług LASIT.

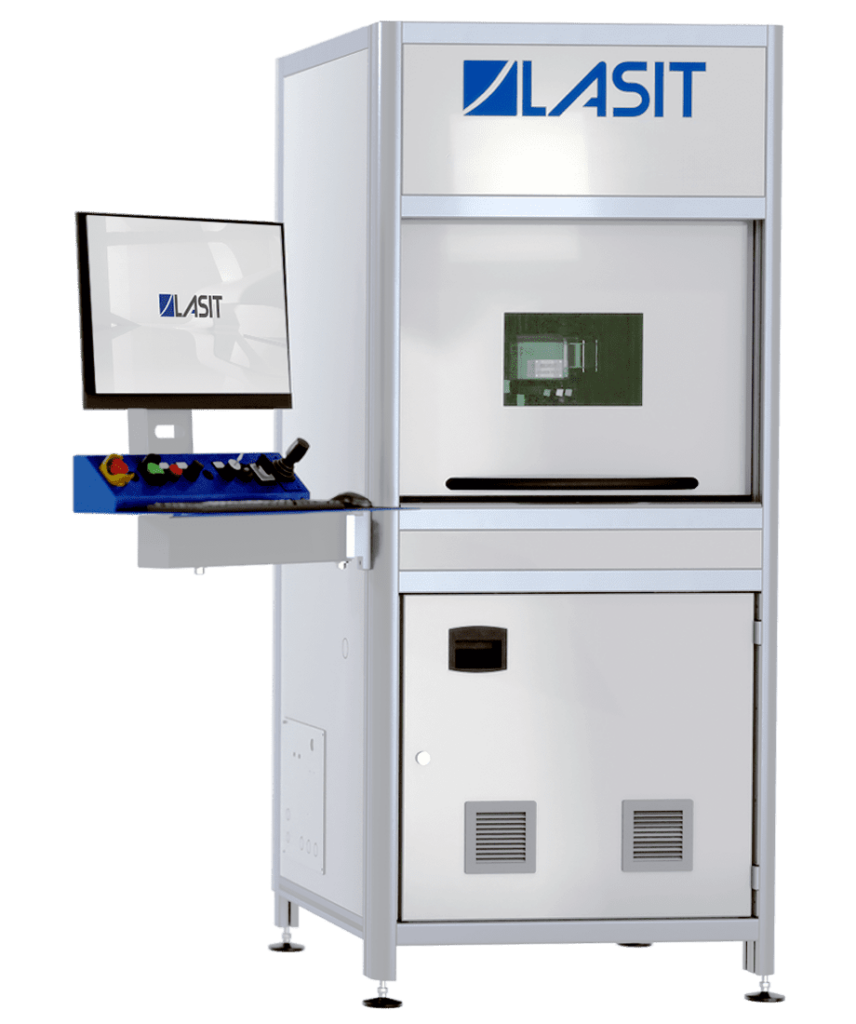

Karta katalogowa

Wysokość

2200mm

Szerokość

840mm

Głębokość

870mm

Laser

Laser Fibra, Laser MOPA, Laser Verde, Laser UV

Powierzchnia robocza

750 x 470 mm

Rodzaj drzwi

Manuale, Pneumatica, Elettrica

Skok osi

400mm

Dostępne ogniskowe

FFL160
FFL254
FFL330

Maksymalna strefa znakowania

ø140mm (FFL160)
ø220mm (FFL254)
ø300mm (FFL330)

Masa całkowita na płaszczyźnie

120 Kg
