W kontekście przemysłowego znakowania laserowego, jednym z najtrudniejszych ograniczeń jest potrzeba utrzymania optymalnej odległości ogniskowej między optyką lasera a powierzchnią elementu. Nowoczesne linie produkcyjne wymagają dużej prędkości, ścisłej precyzji i elastyczności operacyjnej, często na złożonych geometriach lub powierzchniach niepłaskich. Tradycyjne mechaniczne systemy osi Z, choć skuteczne, wykazują znaczne ograniczenia pod względem czasu cyklu, złożoności automatyzacji i możliwości dostosowania do zmiennych geometrii.
Technologiczna odpowiedź na te wymagania została skonsolidowana w rozwoju systemów znakowania z dynamiczną kontrolą ostrości, rozwiązaniem, które eliminuje fizyczny ruch optyki, zastępując go elektroniczną regulacją płaszczyzny ogniskowej w czasie rzeczywistym. Technologia ta, której Lasit był pionierem od 1992 roku, kiedy firma nadal działała jako wyspecjalizowany producent komponentów, stanowi obecnie standard w zastosowaniach przemysłowych, w których szybkość, precyzja i wszechstronność są niezbywalnymi wymaganiami.
Zasady działania dynamicznej kontroli ognia
Dynamiczna kontrola ogniskowania opiera się na możliwości elektronicznej zmiany położenia płaszczyzny ogniskowej wiązki laserowej względem powierzchni roboczej, bez potrzeby mechanicznego ruchu optyki ogniskującej. Technologia ta wykorzystuje zaawansowane systemy optyczne wbudowane w głowicę znakującą, które umożliwiają dynamiczną zmianę zbieżności wiązki laserowej.
Działa w oparciu o trzy podstawowe elementy:
Optyczna modulacja ogniskowej: poprzez elektronicznie sterowane elementy optyczne, system modyfikuje ogniskową wiązki laserowej w czasie rzeczywistym. Regulacja ta odbywa się z mikrometryczną precyzją i czasem reakcji w zakresie milisekund.
Programowa kompensacja odległości: system sterowania zawiera algorytmy, które obliczają w czasie rzeczywistym niezbędne korekty w celu utrzymania optymalnej gęstości energii na powierzchni roboczej, dynamicznie dostosowując się do zmian geometrycznych komponentu.
Synchronizacja ze ścieżką znakowania: regulacja ostrości jest skoordynowana z ruchem luster galwanometrycznych, zapewniając, że każdy punkt na ścieżce znakowania otrzymuje prawidłową gęstość energii niezależnie od jego położenia przestrzennego.
Dzisiejsze najbardziej zaawansowane systemy oferują zakres kompensacji ±40 mm, wystarczający do obsługi większości zastosowań przemysłowych bez uszczerbku dla jakości znakowania.
Zalety operacyjne w porównaniu z mechanicznymi systemami osi Z
Zastosowanie dynamicznej kontroli ognia przynosi wymierne i mierzalne korzyści w zakresie produktywności, elastyczności i jakości znakowania.
Skrócenie czasu cyklu: wyeliminowanie mechanicznego ruchu osi Z eliminuje etapy przyspieszania, zwalniania i pozycjonowania z cyklu produkcyjnego, co może znacząco wpłynąć na całkowity czas. W zastosowaniach o wysokiej częstotliwości znakowania różnica ta przekłada się na znaczny wzrost godzinowej wydajności produkcji.
Zwiększona niezawodność mechaniczna: systemy bez fizycznej obsługi optyki mają mniej elementów podlegających zużyciu, co skutkuje mniejszą potrzebą planowanej konserwacji i mniejszym prawdopodobieństwem nieplanowanych przestojów.
Doskonała elastyczność operacyjna: możliwość dynamicznego dostosowywania ogniskowania pozwala na znakowanie komponentów o złożonej lub zmiennej geometrii bez konieczności stosowania dedykowanych narzędzi lub ręcznych regulacji. Funkcja ta jest szczególnie korzystna w przypadku produkcji wielu produktów lub częstych zmian formatu.
Uproszczona integracja na linii produkcyjnej: brak pionowej obsługi optyki znacznie upraszcza integrację systemu laserowego ze zautomatyzowanymi liniami produkcyjnymi, zmniejszając pionową powierzchnię i złożoność interfejsu z istniejącymi systemami obsługi.
Ewolucja technologiczna: od producentów komponentów do producentów kompletnych systemów
Rozwój tej technologii stanowi paradygmatyczny przypadek ewolucji przemysłowej. Lasit rozpoczął swoją działalność w 1992 roku jako wyspecjalizowany dostawca głowic znakujących z dynamiczną kontrolą ostrości, dostarczając ten krytyczny element integratorom i producentom systemów laserowych. Ta specjalizacja umożliwiła zgromadzenie dogłębnej wiedzy technicznej i ciągłą optymalizację wydajności systemu optycznego.
Z biegiem lat, integralne zrozumienie technologii i jej zastosowań doprowadziło do strategicznego przejścia w kierunku produkcji kompletnych systemów laserowych. Ewolucja ta umożliwiła opracowanie zoptymalizowanych, kompleksowych rozwiązań, w których głowica znakująca z dynamiczną kontrolą ostrości jest doskonale zintegrowana ze źródłem lasera, systemem sterowania, oprogramowaniem zarządzającym i interfejsem operatora.
Przejście od producenta komponentów do integratora systemów przyniosło znaczące korzyści użytkownikom końcowym:
- Optymalizacja wydajności: każdy element systemu został zaprojektowany tak, aby działał w synergii z innymi, maksymalizując efektywność energetyczną, jakość znakowania i szybkość działania.
- Zintegrowane wsparcie techniczne: dogłębna znajomość każdego komponentu pozwala na bardziej efektywne wsparcie techniczne i skrócenie czasu rozwiązywania problemów.
- Zaawansowany rozwój aplikacji: pełne opanowanie technologii ułatwia opracowywanie niestandardowych rozwiązań dla krytycznych aplikacji lub niestandardowych wymagań.
Krytyczne zastosowania przemysłowe
Technologia dynamicznej kontroli ognia znajduje idealne zastosowanie w kontekstach produkcyjnych, w których tradycyjne systemy wykazują ograniczenia operacyjne.
Szybkie znakowanie linii
W ciągłych liniach produkcyjnych, gdzie komponenty poruszają się ze stałą prędkością na przenośnikach taśmowych, czas dostępny na znakowanie jest mocno ograniczony. Wdrożenie mechanicznej osi Z wprowadziłoby opóźnienia niezgodne z rytmem produkcji, a także wymagałoby złożonych i kosztownych systemów synchronizacji.
Dynamiczna kontrola ogniskowania umożliwia znakowanie ruchomych komponentów bez spowalniania, automatycznie dostosowując płaszczyznę ogniskowania do zmian wysokości wynikających z tolerancji pozycjonowania lub zmienności wymiarów części. Możliwość ta jest szczególnie istotna w branżach takich jak farmaceutyczna, spożywcza lub elektroniczna, gdzie wielkość produkcji jest wysoka, a marginesy czasowe są wąskie.
Komponenty o złożonych geometrycznie powierzchniach
Znakowanie kranów jest przykładem krytycznego zastosowania. Gwintowniki mają zakrzywione powierzchnie, wiele wysokości znakowania i trudno dostępne obszary. Mechaniczny system osi Z wymagałby:
- Dedykowany sprzęt pozycjonujący dla każdego modelu
- Kompleksowe programowanie ruchu
- Znacznie dłuższe czasy cyklu
- Zwiększone prawdopodobieństwo błędów znakowania z powodu różnic wymiarowych

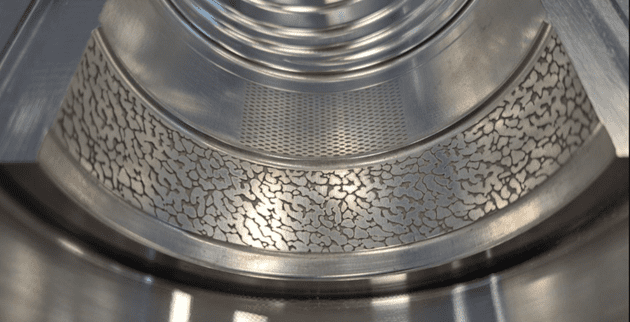

Dynamiczna kontrola ostrości umożliwia automatyczne dostosowanie płaszczyzny ogniskowej do profilu powierzchni, zapewniając jednorodność znakowania na złożonych trójwymiarowych geometriach. System dynamicznie kompensuje zmiany wysokości podczas skanowania, utrzymując stałą jakość znakowania niezależnie od lokalnej krzywizny powierzchni.
Zdolność ta okazuje się również niezbędna dla:
Znakowanie wielopinowych złączy elektrycznych: gdzie głębokość pinów może być różna, a gęstość informacji do oznaczenia jest wysoka.
Elementy kute lub tłoczone: o szerokich tolerancjach wymiarowych i zmienności kształtu w zależności od części.
Pojemniki cylindryczne: gdzie znakowanie musi podążać za krzywizną powierzchni przy zachowaniu stałej jakości.
Aplikacje wielopoziomowe
W przypadku komponentów zmontowanych lub o schodkowej geometrii, konieczność znakowania w różnych płaszczyznach stanowi poważne wyzwanie. Tradycyjne systemy wymagałyby wielokrotnego pozycjonowania lub złożonego sprzętu.
Dynamiczna kontrola ogniskowania umożliwia sekwencyjne znakowanie na płaszczyznach na różnych wysokościach, po prostu poprzez przeprogramowanie wartości przesunięcia ogniskowej dla każdej strefy, bez fizycznej obsługi i bez przerywania cyklu znakowania. Ta funkcjonalność znajduje zastosowanie w:
- Płytki elektroniczne, na których elementy o różnych wysokościach muszą być oznaczone w jednej operacji
- Wielomateriałowe zespoły mechaniczne z przesuniętymi płaszczyznami znakowania
- Komponenty o cechach trójwymiarowych wymagające oznaczeń na pionowych ścianach i poziomych powierzchniach
Parametry techniczne i wydajność operacyjna
Specyfikacje techniczne systemu z dynamiczną kontrolą ognia bezpośrednio określają zakres zastosowania i osiągalną wydajność.
| Parametr | Typowy zakres | Wpływ operacyjny |
| Dynamiczna ogniskowa | ±40 mm | Określa zakres zmienności geometrycznej, którą można zarządzać bez regulacji mechanicznych. |
| Czas reakcji | 2-5 ms | Wpływa na maksymalną prędkość znakowania na zmiennych powierzchniach |
| Dokładność pozycjonowania | ±0,1 mm | Zapewnia jednolitą gęstość energii na całym obszarze znakowania |
| Kompatybilność z obiektywami terenowymi | 100-400 mm | Definiuje dostępny obszar znakowania i rozdzielczość optyczną |
Zakres ±40 mm jest obecnie uznanym standardem przemysłowym, wystarczającym do pokrycia większości zastosowań bez konieczności stosowania dodatkowych mechanicznych systemów pozycjonowania. Zakres ten, w połączeniu z soczewkami o polu 100-250 mm, umożliwia obsługę komponentów o tolerancjach wymiarowych typowych dla produkcji seryjnej.
Integracja z systemami wizyjnymi i kontroli jakości
Stabilność operacyjna systemów z dynamiczną kontrolą ostrości sprzyja integracji z systemami widzenia maszynowego do automatycznej weryfikacji znakowania. Brak drgań mechanicznych i powtarzalność pozycjonowania optycznego umożliwiają wdrożenie wysokowydajnych rozwiązań kontroli jakości na linii produkcyjnej.
Weryfikacja zintegrowanych systemów wizyjnych:
- Czytelność kodów dwuwymiarowych (Data Matrix, QR Code)
- Obecność i kompletność wszystkich oznaczonych informacji
- Zgodność wymiarowa i pozycyjna oznaczeń
- Kontrast i jakość wizualna zgodne ze standardami branżowymi
Integracja ta jest niezbędna w branżach podlegających regulacjom prawnym, w których identyfikowalność musi być udokumentowana i zweryfikowana dla każdego wyprodukowanego komponentu.
Rozważania dotyczące wyboru technologii
Wybór pomiędzy systemem z dynamiczną kontrolą ognia a systemem z mechaniczną osią Z musi opierać się na dokładnej analizie wymagań aplikacji:
Dynamiczna kontrola ognia jest preferowana, gdy
- Czas cyklu jest krytyczny i nie można tolerować dodatkowych etapów mechanicznych.
- Znakowanie odbywa się w linii na ruchomych komponentach
- Geometrie są złożone lub zmienne
- Wymagana jest wysoka niezawodność przy minimalnej konserwacji
- Integracja w małych przestrzeniach jest wiążąca
Mechaniczna oś Z może być konieczna, gdy
- Odchylenia pionowe znacznie przekraczają ±40 mm
- Wymagane jest znakowanie na szeroko rozstawionych płaszczyznach
- Tolerancje geometryczne części są niezwykle zmienne poza zakresem dynamicznym
W większości nowoczesnych zastosowań przemysłowych dynamiczne sterowanie ogniem jest optymalnym rozwiązaniem łączącym wydajność, niezawodność i wszechstronność operacyjną.
