W sektorze oświetlenia samochodowego identyfikowalność komponentów optycznych jest wymogiem niepodlegającym negocjacjom. Każda soczewka, dyfuzor lub element PMMA musi być jednoznacznie identyfikowalny w całym łańcuchu dostaw, od producenta do końcowego montażu w pojeździe. Wyzwanie techniczne polega na znakowaniu przezroczystych i wrażliwych optycznie materiałów bez uszczerbku dla właściwości funkcjonalnych lub estetyki komponentu.
Polimetakrylan metylu (PMMA) jest dominującym materiałem w samochodowych zespołach optycznych ze względu na swoją przezroczystość, odporność na warunki atmosferyczne i stabilność wymiarową. Jednak te same właściwości sprawiają, że konwencjonalne znakowanie jest problematyczne: konwencjonalne lasery światłowodowe, działające w podczerwieni, generują głównie efekty termiczne, które mogą powodować mikropęknięcia, lokalne deformacje lub niedopuszczalne zmiany optyczne w precyzyjnych komponentach.
Dlaczego laser UV jest optymalnym rozwiązaniem dla PMMA?
Znakowanie laserem UV charakteryzuje się zasadniczo innym mechanizmem interakcji w porównaniu do systemów światłowodowych lub CO₂. Długość fali 355 nm charakterystyczna dla laserów UV umożliwia bezpośredni proces fotolizy: wiązania molekularne polimeru są zrywane przez energię fotonów bez znacznego nagrzewania otaczającego materiału.
Ablacja na zimno ma kluczowe znaczenie podczas pracy nad komponentami optycznymi dla przemysłu motoryzacyjnego. Reflektor lub tylne światło może zawierać elementy PMMA o grubości zaledwie kilku milimetrów, o złożonej geometrii i wąskich tolerancjach optycznych. Wszelkie szczątkowe naprężenia termiczne mogą powodować naprężenia wewnętrzne, które z czasem i wraz z naprężeniami termicznymi w cyklu pracy pojazdu mogą prowadzić do lokalnych pęknięć lub matowienia.
Lasery UV w konfiguracjach 5W, 10W i 20W oferują optymalną równowagę między jakością znakowania a wydajnością w oświetleniu samochodowym. Wybór mocy zależy zasadniczo od wielkości produkcji i złożoności kodów, które mają być znakowane.
Znakowanie kodem Data Matrix: wymagania i parametry operacyjne

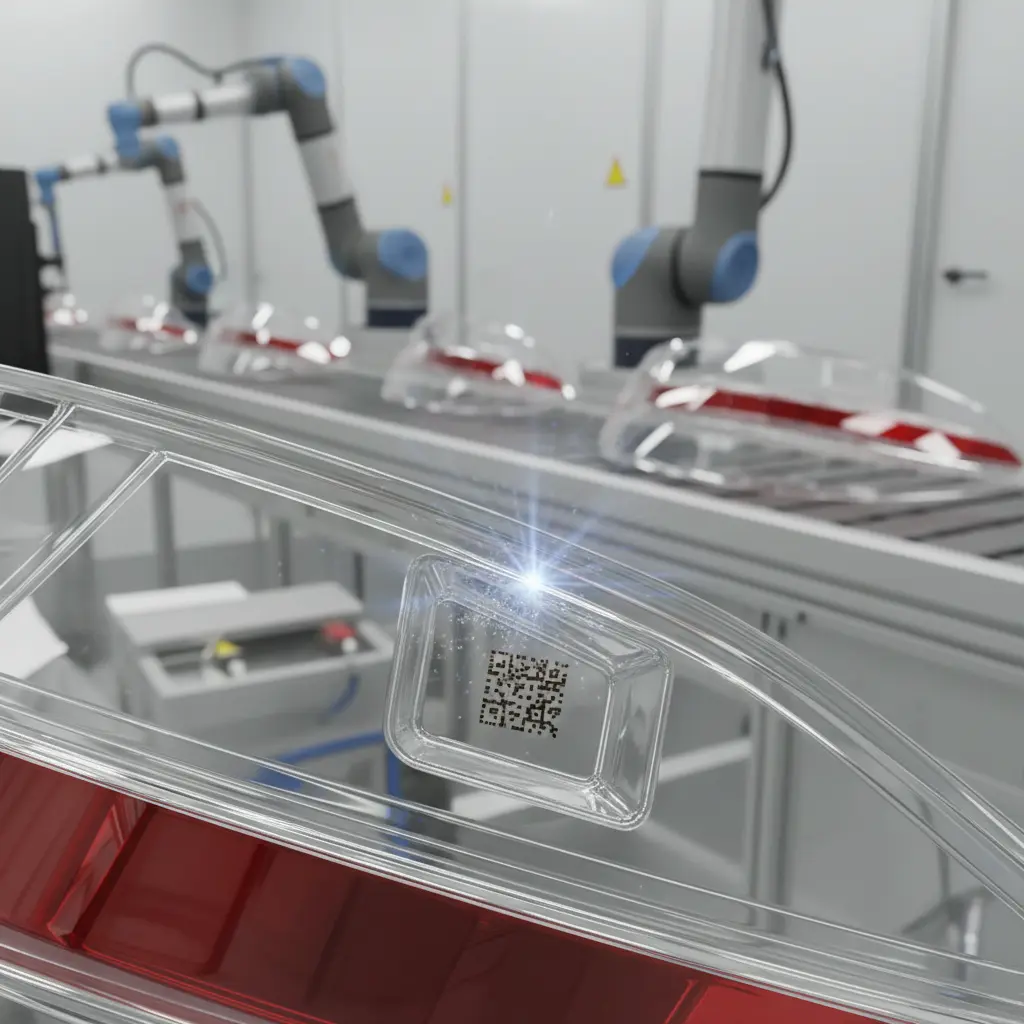

Znakowanie kodów Data Matrix (DMC) na samochodowych komponentach PMMA wymaga zwrócenia szczególnej uwagi na kilka krytycznych parametrów. Te dwuwymiarowe kody muszą być czytelne dla systemów wizyjnych w bardzo różnych warunkach: od kontrolowanego środowiska linii montażowej po diagnostykę na hali produkcyjnej, często przy nieoptymalnym oświetleniu.
Kontrast generowany przez laser UV na PMMA wynika z modyfikacji powierzchni polimeru, która powoduje miejscową zmianę współczynnika załamania światła. Rezultatem jest nieprzezroczyste białe oznaczenie na przezroczystym tle, z kontrastem zwykle powyżej 30% zgodnie z normą ISO/IEC 15415, co w dużej mierze wystarcza do zagwarantowania czytelności klasy A lub B nawet po latach ekspozycji.
Typowe rozmiary Data Matrix na komponentach samochodowych wynoszą od 3×3 mm do 8×8 mm, z modułami (komórkami kodu elementarnego) od 0,2 mm do 0,5 mm. Laser UV o mocy 10 W, skonfigurowany z soczewką o stałym polu 160 mm, umożliwia znakowanie DMC 5×5 mm z modułem 0,3 mm w czasie rzędu 1-2 sekund, przy zachowaniu doskonałej jakości znakowania.
W przypadku zastosowań wysokonakładowych, gdzie czas cyklu musi spaść poniżej jednej sekundy, system o mocy 20 W zapewnia niezbędną szybkość bez uszczerbku dla jakości. Wyższa dostępna moc pozwala na zwiększenie prędkości skanowania przy jednoczesnym utrzymaniu fluencji (energii na jednostkę powierzchni) wymaganej do osiągnięcia wymaganego kontrastu.
Znakowanie logo i grafiki: względy estetyczne

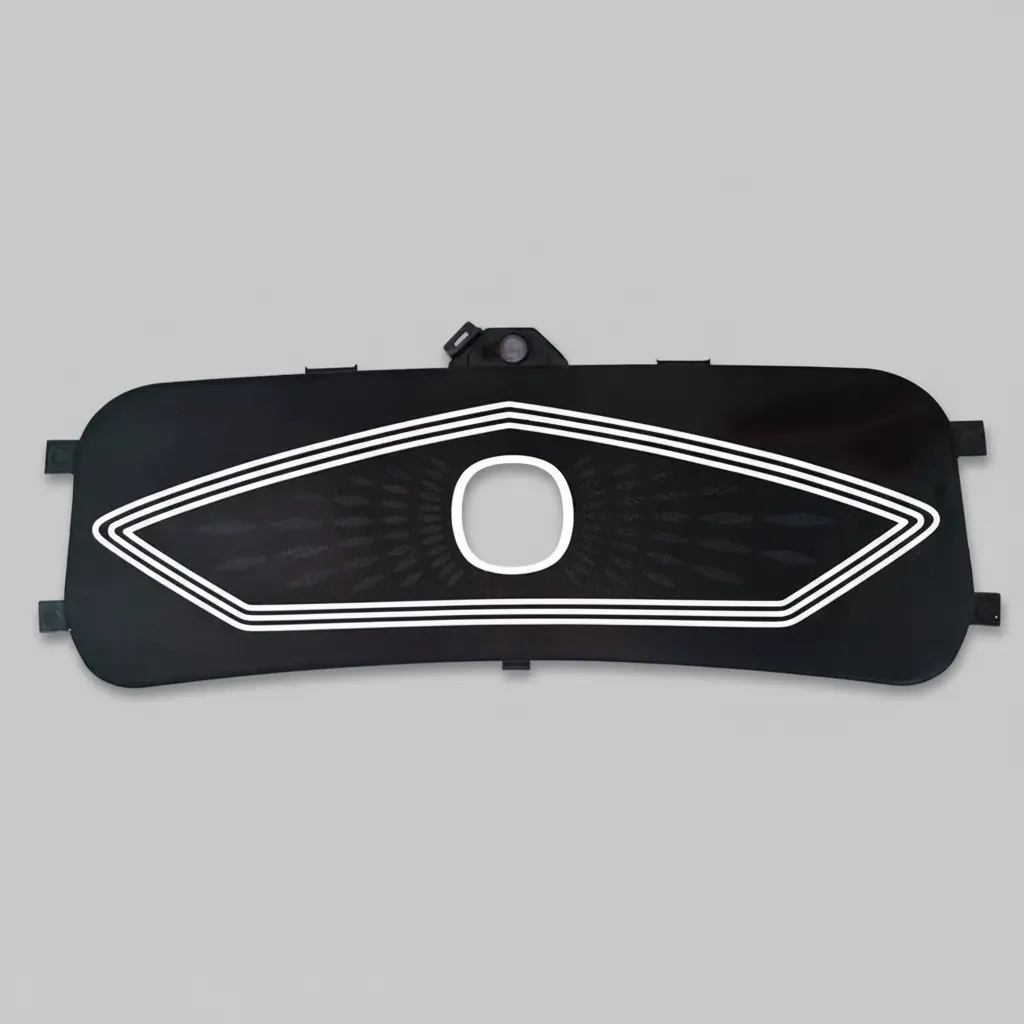

Oprócz identyfikowalności funkcjonalnej, wiele komponentów oświetlenia samochodowego z PMMA wymaga oznakowania logo firmy lub kodów estetycznych widocznych dla użytkownika końcowego. W takich przypadkach aspekt jakości staje się jeszcze ważniejszy: nieregularności, niuanse lub postrzępione krawędzie byłyby niedopuszczalne na komponencie premium.
Laser UV wyróżnia się również w tych zastosowaniach ze względu na nieodłączną precyzję procesu. Rozmiar plamki lasera może wynosić zaledwie 20 µm przy zastosowaniu odpowiedniej optyki, co pozwala na odwzorowanie drobnych szczegółów i gładkich krzywizn. Wynikowe znakowanie wydaje się jednolite i jednorodne, bez peryferyjnych śladów wypalenia typowych dla niezoptymalizowanych procesów termicznych.
Krytyczny aspekt znakowania logo dotyczy obsługi wypełnionych obszarów: podczas gdy Data Matrix jest zasadniczo siatką małych kwadratów, logo może zawierać rozległe pola, które wymagają określonych strategii wypełniania. Profesjonalne systemy znakowania UV wdrażają zoptymalizowane algorytmy kreskowania, które gwarantują jednolity wygląd nawet na powierzchniach o powierzchni kilku centymetrów kwadratowych.
Integracja i automatyzacja linii: od pojedynczego komponentu do produkcji seryjnej
Oświetlenie samochodowe to sektor produkcji wielkoseryjnej. Pojedyncza platforma pojazdu może wymagać milionów komponentów optycznych rocznie, z których każdy musi być indywidualnie oznakowany. Ten kontekst wymaga systemów znakowania zdolnych do płynnej integracji z szybkimi zautomatyzowanymi liniami produkcyjnymi.
Nowoczesne systemy laserowe UV są zaprojektowane do takiej integracji. Kompaktowe głowice znakujące, o wymiarach zazwyczaj mniejszych niż 400×400 mm, mogą być instalowane bezpośrednio na linii produkcyjnej, w pobliżu stanowisk formowania lub montażu. Komunikacja za pośrednictwem standardowych protokołów przemysłowych (Ethernet/IP, PROFINET, Modbus TCP) umożliwia wymianę informacji w czasie rzeczywistym z firmowymi systemami MES w celu zarządzania identyfikowalnością.
Jednym z aspektów, który jest często niedoceniany, jest zarządzanie zmiennością części. Formowane wtryskowo części PMMA mogą wykazywać niewielkie różnice w rozmiarze lub płaskości. Zaawansowane systemy integrują laserowe czujniki wysokości, które wykrywają powierzchnię części przed znakowaniem i automatycznie dostosowują położenie ogniska, gwarantując spójne wyniki nawet w partiach produkcyjnych z odchyleniami wymiarowymi.
Moc lasera odgrywa ważną rolę w równaniu produkcyjnym. Podczas gdy system o mocy 5 W może być wystarczający do produkcji nisko- i średnioseryjnej lub do zastosowań badawczo-rozwojowych i przedseryjnych, linie o wysokiej przepustowości zazwyczaj wymagają konfiguracji 10 W lub 20 W. Różnica nie ogranicza się do szybkości znakowania: wyższe moce zapewniają również większą odporność procesu, umożliwiając szersze okna operacyjne, które upraszczają codzienne zarządzanie systemem.
Trwałość i wytrzymałość: gdy oznakowanie musi trwać tak długo, jak pojazd
Część samochodowa jest zaprojektowana tak, aby wytrzymać cały okres eksploatacji pojazdu, zazwyczaj 15-20 lat w różnych warunkach użytkowania. Znakowanie laserowe musi zachować czytelność przez cały ten okres, wytrzymując wahania temperatury, ekspozycję na promieniowanie UV, wilgotność i naprężenia mechaniczne.
Znakowanie UV na PMMA stanowi trwałą zmianę strukturalną polimeru powierzchniowego, a nie powłokę lub osad, który może ulec degradacji. Przyspieszone testy zgodne z normami motoryzacyjnymi (cykle temperaturowe -40°C/+85°C, ekspozycja na lampę ksenonową w celu symulacji promieniowania słonecznego UV, testy odporności chemicznej) pokazują, że kontrast i czytelność pozostają zasadniczo niezmienione nawet po dziesięcioleciach równoważnych ekspozycji.
Stabilność ta wynika z faktu, że znakowanie UV nie tworzy stref o właściwościach mechanicznych znacznie różniących się od materiału bazowego. Nie ma pęknięć naprężeniowych, które mogłyby się rozprzestrzeniać, nie ma utlenionych lub zwęglonych stref, które mogłyby ewoluować w czasie. Rezultatem jest gwarantowana identyfikowalność przez cały cykl życia komponentu.
Walidacja i kontrola jakości: zapewnienie czytelności w produkcji
Samo wykonanie znakowania nie jest wystarczające w kontekście motoryzacyjnym: każdy kod musi zostać zweryfikowany natychmiast po znakowaniu, aby upewnić się, że spełnia wymagania dotyczące czytelności. Skutkuje to integracją systemów wizyjnych bezpośrednio za stacją znakowania.
Systemy weryfikacji DMC analizują standardowe parametry zgodnie z normą ISO/IEC 15415: kontrast, modulację, wady osiowe, jednorodność siatki. Wynikiem jest ogólna ocena (A, B, C, D, F), która określa akceptowalność komponentu. W zastosowaniach motoryzacyjnych zazwyczaj wymagana jest minimalna klasa B, a docelowym poziomem produkcji jest klasa A.
Integracja systemu znakowania z systemem wizyjnym pozwala na zaawansowane wdrożenia: jeśli kontrola wykryje niezgodny kod, system może automatycznie podjąć próbę poprawnego znakowania ze zmodyfikowanymi parametrami lub odrzucić część i powiadomić system nadzoru o anomalii. Ten poziom automatyzacji jest niezbędny do utrzymania wydajności produkcji wymaganej przez sektor motoryzacyjny, gdzie nawet kilka sekund przestoju na obsługę wadliwej części może mieć znaczący wpływ na gospodarkę.
Porównanie z alternatywnymi technologiami: dlaczego UV pozostaje preferowanym wyborem
W panoramie technologii znakowania dostępnych dla PMMA istnieją alternatywy dla lasera UV, które zasługują na uwagę. Lasery światłowodowe o długości fali 1064 nm stanowią najbardziej rozpowszechnioną technologię w ogólnym przemyśle produkcyjnym, z zaletami pod względem kosztów początkowych i niskich wymagań konserwacyjnych.
Jednak w przypadku przezroczystych materiałów polimerowych, takich jak PMMA, lasery IR wykazują poważne ograniczenia. Absorpcja jest znacznie niższa niż w przypadku promieniowania UV, co wymaga wyższych mocy i czasów naświetlania. Wynikający z tego efekt termiczny może powodować mikroskopijne odkształcenia, naprężenia wewnętrzne, a w najgorszych przypadkach pęknięcia, które zagrażają integralności optycznej elementu. W przypadku mniej krytycznych zastosowań, w których PMMA nie ma podstawowej funkcji optycznej, rozwiązanie to może być akceptowalne; w przypadku oświetlenia samochodowego stanowi zbyt ryzykowny kompromis.
Lasery CO₂ (długość fali 10,6 µm) oferują inną alternatywę, z doskonałą absorpcją na wielu polimerach. Jednak znacznie większy rozmiar plamki w porównaniu do laserów UV (zazwyczaj
Technologia UV pozostaje zatem najlepszym wyborem, gdy wymagany jest najwyższy poziom jakości, szczególna rozdzielczość i całkowity brak naprężeń termicznych. Różnica w kosztach w porównaniu z alternatywnymi rozwiązaniami na podczerwień została w ostatnich latach stopniowo zmniejszona, podczas gdy zalety w zakresie wydajności pozostają niezmienione.
