Transformacja technologiczna w przemysłowym znakowaniu laserowym

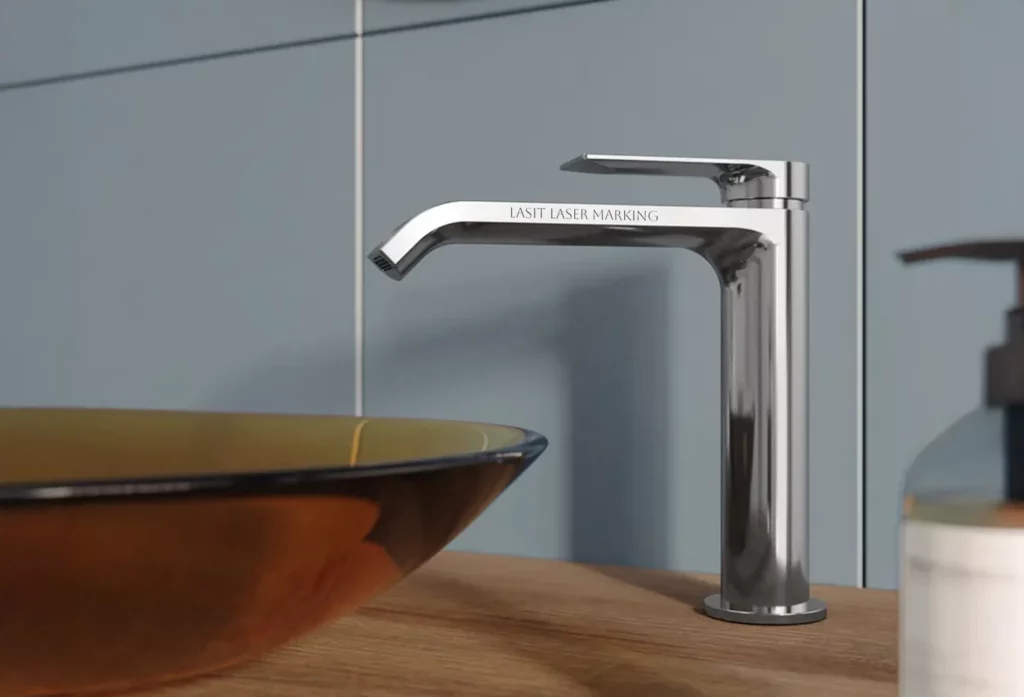

Sektor kranów jest emblematycznym przykładem tego, jak technologia laserowa zmieniła procesy produkcji przemysłowej w ostatnich dziesięcioleciach. Od lat 90-tych producenci kranów i zaworów wprowadzili znakowanie laserowe do swoich linii produkcyjnych, uznając wartość tej technologii do trwałego nadrukowywania informacji, logo i kodów identyfikowalności na swoich produktach. Mosiądz, stal nierdzewna i różne stopy metali stosowane w tym sektorze uznały laser za idealne narzędzie do znakowania wysokiej jakości, odporne na upływ czasu i codzienne użytkowanie.
Historia zastosowania laserów w bateriach odzwierciedla ewolucję technologiczną tego narzędzia: od pierwszych nieporęcznych i energochłonnych laserów lampowych, przez bardziej wydajne lasery wanadanowe (YVO4), po nowoczesne systemy światłowodowe. Pomimo tej ewolucji warto zauważyć, że wiele firm w branży nadal działa w oparciu o przestarzałe technologie, często z powodu bezwładności lub naturalnego oporu wobec zmian technologicznych.
Stwarza to obecnie znaczącą szansę dla producentów kranów, którzy chcą zoptymalizować swoje procesy. Na coraz bardziej konkurencyjnym rynku globalnym, gdzie wydajność energetyczna, szybkość produkcji i stała jakość są kluczowymi czynnikami, modernizacja systemów znakowania laserowego jest strategiczną inwestycją przynoszącą wymierne korzyści w perspektywie krótko- i długoterminowej.
Wyzwania związane ze znakowaniem kranów
Branża kranowa charakteryzuje się szczególnymi cechami, które sprawiają, że znakowanie laserowe jest dużym wyzwaniem technicznym. Produkty w tej branży łączą w sobie wymagania funkcjonalne, estetyczne i regulacyjne, które nakładają określone warunki na stosowane systemy znakowania.
Po pierwsze, różnorodność stosowanych materiałów stanowi pierwszą złożoność. Od tradycyjnego mosiądzu, nadal szeroko stosowanego, przez bezołowiowe stopy miedzi (w odpowiedzi na przepisy dotyczące ochrony środowiska), po stal nierdzewną do zastosowań profesjonalnych, po komponenty z chromowanymi wykończeniami lub obróbką PVD. Każdy z tych materiałów reaguje inaczej na interakcję z wiązką lasera, wymagając określonych i zoptymalizowanych parametrów.

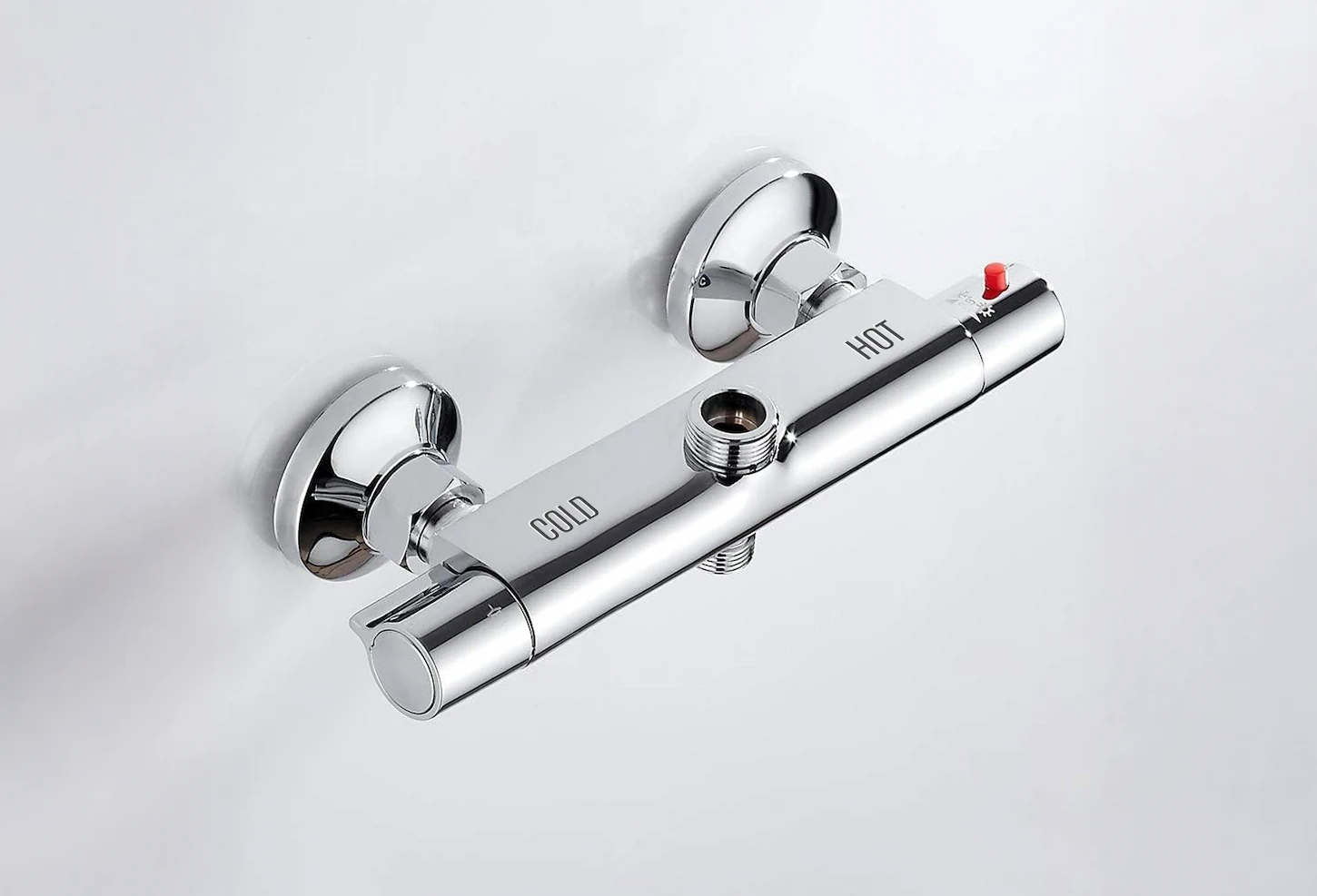

Dodatkową komplikację stanowi geometria produktu. Krany, baterie i zawory mają zakrzywione, pochylone i trójwymiarowe powierzchnie, które rzadko są płaskie lub jednolite. Ta cecha wymaga zastosowania systemów laserowych zdolnych do utrzymania prawidłowej ostrości nawet na powierzchniach, które nie są prostopadłe do wiązki, kompensując zmiany wysokości za pomocą automatycznych systemów regulacji lub trójwymiarowych głowic skanujących.
W branży, w której projekt ma kluczowe znaczenie dla sukcesu komercyjnego, każda interwencja w znakowanie musi harmonijnie integrować się z produktem, bez uszczerbku dla jego wizualnego wpływu lub wykończenia powierzchni.
Aby sprostać tym wyzwaniom, wielu producentów baterii w przeszłości stosowało lasery wanadanowe (YVO4) lub, w starszych przypadkach, lasery lampowe. Technologie te, które stanowiły najnowocześniejsze rozwiązania w momencie ich wprowadzenia, wykazują obecnie znaczne ograniczenia w porównaniu z nowoczesnymi systemami światłowodowymi, zarówno pod względem wydajności, jak i kosztów operacyjnych.
Od wanadanu do błonnika: skok pokoleniowy
Laser wanadanowy (YVO4): przestarzała technologia
Przez prawie dwie dekady lasery wanadanowe stanowiły punkt odniesienia w zastosowaniach znakowania przemysłowego, w tym w branży okuć. Technologia ta, obecnie uznawana za dojrzałą, opiera się na zasadzie działania wykorzystującej kryształ ortowanadanu itru (YVO4) jako medium aktywne, pompowane optycznie przez diody laserowe.
Struktura tych systemów jest z natury złożona i delikatna. Sercem urządzenia jest kryształ, cenny i delikatny element, który musi być utrzymywany w ściśle kontrolowanych warunkach pracy. Zastosowane diody pompujące zawierają wiele emiterów, które koncentrują energię w niezwykle małym punkcie (około 350 μm) samego kryształu, poddając go znacznym naprężeniom termicznym i mechanicznym.
Aby zapewnić prawidłowe działanie, lasery te wymagają precyzyjnej stabilizacji termicznej, zwykle w zakresie ±0,1°C. Nawet niewielkie wahania temperatury mogą zmienić charakterystykę kryształu, a w konsekwencji wydajność całego systemu. Wymóg ten przekłada się na potrzebę stosowania zaawansowanych systemów chłodzenia, często z zamkniętym obiegiem wody dla wyższych mocy, co wiąże się z kosztami operacyjnymi i ryzykiem wycieku lub awarii.
Architektura optyczna tych laserów ma również wiele odsłoniętych elementów (soczewki, zwierciadła, ekspandery wiązki), które wymagają regularnego czyszczenia i ustawiania. Zanieczyszczenie tych powierzchni, praktycznie nieuniknione w środowisku produkcyjnym, stopniowo zmniejsza wydajność systemu i może prowadzić do szybkiego pogorszenia jakości znakowania.
Ta złożoność przekłada się na:
- Wysokie koszty utrzymania
- Znaczący czas przestoju
- Ograniczona żywotność (około 30 000 godzin pracy)
- Znaczące zużycie energii
- Jakość wiązki pogarsza się wraz ze wzrostem mocy
Lasery światłowodowe: niezbędna ewolucja
Nowoczesne lasery światłowodowe stanowią radykalną ewolucję, oferując niezwykle prostszą i bardziej wydajną strukturę:
- Włókno aktywne bezpośrednio generujące wiązkę lasera
- Diody z pojedynczym emiterem (od 5 do 26 w zależności od mocy) z bezpośrednim sprzężeniem ze światłowodem
- Brak odsłoniętych elementów optycznych
- Chłodzenie powietrzem do znacznych mocy
- Nie jest wymagane wyrównanie
Korzyści dla producentów kranów są znaczące:
- Niezawodność: MTBF ponad 100 000 godzin pracy
- Stała jakość wiązki: nawet przy zwiększaniu mocy (M² < 1.6)
- Oszczędność energii: znacznie wyższa wydajność konwersji
- Niskie koszty utrzymania: brak elementów podlegających zużyciu lub niewspółosiowości
- Najwyższa jakość znakowania: możliwość tworzenia mniejszych znaków z bardzo wysoką precyzją.
Porównanie laserów: Vanadate vs. Fibre
Konkretne korzyści dla branży kranowej
Wdrożenie systemów laserów światłowodowych w branży kranów nie jest zwykłym ulepszeniem technologicznym, ale okazją do przekształcenia całego procesu produkcyjnego, z korzyściami wykraczającymi daleko poza zwykłe znakowanie.
Precyzja w przypadku złożonych geometrii jest prawdopodobnie najbardziej odczuwalną zaletą. Gwintowniki rzadko mają płaskie, jednolite powierzchnie; wręcz przeciwnie, charakteryzują się falistymi, zakrzywionymi kształtami i zmiennymi kątami, które stanowią wyzwanie dla każdego systemu znakowania. Doskonała jakość wiązki laserów światłowodowych, z ich charakterystycznym idealnie symetrycznym rozkładem Gaussa (M² < 1,6), pozwala na wykonywanie wyraźnych oznaczeń nawet na tych nieregularnych powierzchniach, zachowując definicję szczegółów i czytelność informacji nawet na obszarach, które są trudno dostępne lub nie są prostopadłe do wiązki.
Kolejną istotną zaletą jest elastyczność w zakresie różnych materiałów. Branża kranów przechodzi poważną fazę ewolucji materiałów, a tradycyjny mosiądz jest stopniowo zastępowany stopami o niskiej zawartości ołowiu lub całkowicie bezołowiowymi w odpowiedzi na międzynarodowe przepisy dotyczące jakości wody pitnej. Lasery światłowodowe wykazały doskonałą zdolność adaptacji do tej transformacji, oferując optymalne wyniki zarówno w przypadku tradycyjnych materiałów, jak i nowych stopów, z prostą regulacją parametrów roboczych. Ta wszechstronność rozciąga się również na wykończenia powierzchni, umożliwiając skuteczne znakowanie na surowych powierzchniach, a także na już chromowanych lub niklowanych komponentach.
Z punktu widzenia produktywności, przejście na systemy światłowodowe przynosi znaczną poprawę. Nie tylko prędkość znakowania jest wyższa ze względu na lepszą jakość wiązki, ale cały cykl operacyjny jest zoptymalizowany: czas rozruchu jest natychmiastowy, bez konieczności rozgrzewania; doskonała niezawodność znacznie skraca nieplanowane przestoje; a minimalna konserwacja eliminuje okresowe przestoje typowe dla systemów wanadowych. W branży, w której linie produkcyjne często pracują na kilka zmian, zalety te przekładają się na wzrost wydajności nawet o 30% w porównaniu z poprzednimi technologiami.
Nowoczesne wymagania dotyczące identyfikowalności znajdują w laserach światłowodowych idealną odpowiedź technologiczną. Zdolność tych systemów do produkcji małych, ale doskonale czytelnych matryc danych i kodów QR, o jakości A zgodnie ze standardem AIM-DPM, spełnia wymagania regulacyjne branży. Jest to szczególnie istotne dla producentów eksportujących na rynki o wysokich standardach, takie jak Ameryka Północna lub Europa Północna, gdzie pełna identyfikowalność produktu jest często obowiązkowym wymogiem.
Integracja z paradygmatami Przemysłu 4.0 to kolejna mocna strona nowoczesnych systemów laserów światłowodowych. Wyposażone w natywne interfejsy dla protokołów przemysłowych, takich jak PROFINET i PROFIBUS, systemy te doskonale pasują do zdigitalizowanych środowisk produkcyjnych, umożliwiając bezpośrednią komunikację z systemami MES/ERP i scentralizowane zarządzanie parametrami znakowania. Cecha ta jest szczególnie doceniana przez firmy, które wdrożyły lub wdrażają strategie cyfryzacji swoich procesów produkcyjnych.
Wreszcie, aspekt zrównoważenia środowiskowego staje się coraz ważniejszy w wyborach technologicznych firm. Lasery światłowodowe oferują znacznie wyższy profil ekologiczny niż poprzednie technologie: zużywają mniej energii, nie wymagają materiałów eksploatacyjnych, mają dłuższą żywotność (zmniejszając ilość odpadów elektronicznych) i nie wymagają systemów chłodzenia wodą. Czynniki te przyczyniają się do zmniejszenia śladu węglowego całego procesu produkcyjnego, dostosowując się do polityki odpowiedzialności środowiskowej, którą przyjmuje wiele firm w branży.
W szczególności, wprowadzenie laserów światłowodowych do ich linii, zastępując stare modele, pociąga za sobą:
- 45% redukcja zużycia energii
- Eliminacja przestojów konserwacyjnych
- Poprawa czytelności matrycy danych (z klasy C do klasy A zgodnie ze standardem AIM-DPM)
- 35% wzrost prędkości znakowania
- Zwrot z inwestycji osiągnięty w zaledwie 18 miesięcy dzięki oszczędnościom na konserwacji i energii
Techniczne aspekty wyboru systemu
Wybór najbardziej odpowiedniego systemu lasera światłowodowego dla konkretnych potrzeb producenta baterii wymaga dokładnej analizy kilku czynników technicznych. Prawidłowo zwymiarowany system nie tylko zagwarantuje optymalne wyniki, ale także zmaksymalizuje zwrot z inwestycji.
Moc źródła lasera jest pierwszym parametrem, który należy dokładnie ocenić. Doświadczenie w branży pokazało, że w przypadku typowych materiałów, takich jak mosiądz i stal nierdzewna, lasery o mocy 30 W lub 50 W generalnie oferują najlepszy kompromis między szybkością znakowania a jakością wyników. Niższe moce mogą być niewystarczające do intensywnych zastosowań przemysłowych, podczas gdy wyższe moce rzadko przynoszą korzyści proporcjonalne do wzrostu kosztów. Należy pamiętać, że w przypadku mosiądzu, materiału nadal dominującego w przemyśle, dobrze zoptymalizowany laser o mocy 30 W może już osiągać niezwykłe prędkości znakowania, z możliwością tworzenia matryc danych 5×5 mm w czasie krótszym niż 3 sekundy.
System optyczny, a w szczególności wybór odpowiednich ogniskowych, ma ogromne znaczenie, zwłaszcza biorąc pod uwagę złożoność geometryczną okuć. W przypadku elementów o zakrzywionych lub pochylonych powierzchniach, idealnym rozwiązaniem jest zastosowanie 3-osiowych głowic skanujących, zdolnych do automatycznej kompensacji zmian wysokości. Głowice te, w połączeniu z punktami centralnymi typu FFL160 lub FFL254, gwarantują wystarczająco szeroki zakres znakowania przy zachowaniu dokładności wymaganej dla szczegółowych kodów i logo. Możliwość zintegrowania systemów automatycznego ustawiania ostrości dodatkowo zwiększa wszechstronność systemu, umożliwiając stałą definicję znakowania nawet na nierównych powierzchniach.
Zintegrowane systemy wizyjne są znaczącym plusem dla aplikacji taśmowych. Kamery boczne o wysokiej rozdzielczości umożliwiają nie tylko weryfikację jakości znakowania (z funkcjami klasyfikacji macierzy danych zgodnie z międzynarodowymi standardami), ale także implementację funkcji automatycznego centrowania, które zapewniają precyzyjne pozycjonowanie znakowania niezależnie od niewielkich różnic w pozycjonowaniu części. Funkcja ta jest szczególnie cenna na liniach produkcyjnych o dużej objętości, gdzie powtarzalność procesu ma kluczowe znaczenie.
Aspekt oprogramowania, często niedoceniany, zasługuje na szczególną uwagę. Intuicyjny, ale wydajny interfejs, zdolny do zarządzania zmiennością kodu i skutecznej komunikacji z istniejącymi systemami firmy (MES, ERP), może mieć decydujące znaczenie dla integracji lasera z linią produkcyjną. Możliwość programowania różnych receptur znakowania, które mogą być wywoływane automatycznie zgodnie z kodem produktu, wraz z automatycznym zarządzaniem zmiennymi (partiami, datami, progresywnymi numerami seryjnymi) stanowi istotną wartość dodaną dla nowoczesnej elastycznej produkcji.
Ostatni, ale nie mniej ważny aspekt dotyczy systemów odciągowych. Znakowanie laserowe na metalach generuje drobny pył i, w niektórych przypadkach, opary, które muszą być odpowiednio zarządzane zarówno ze względu na jakość procesu, jak i bezpieczeństwo. Dedykowane systemy odciągowe, z filtrami HEPA i filtrami z węglem aktywnym, są niezbędnym uzupełnieniem inwestycji w laser światłowodowy, gwarantując zdrowe środowisko pracy i zapobiegając zanieczyszczeniu elementów mechanicznych i optycznych systemu.
W kierunku Przemysłu 5.0: więcej niż wydajność
Zastosowanie laserów światłowodowych stanowi nie tylko ewolucję technologiczną, ale także krok w kierunku koncepcji Przemysłu 5.0, w której automatyzacja i wydajność łączą się ze zrównoważonym rozwojem i koncentracją na ludziach. Nowoczesne systemy laserowe:
- Zmniejszenie narażenia operatora na szkodliwe składniki (eliminacja chemikaliów stosowanych w alternatywnych oznaczeniach)
- Ulepszona ergonomia stanowiska pracy dzięki bardziej kompaktowym systemom
- Zwiększenie zadowolenia pracowników poprzez ograniczenie powtarzalnych zadań konserwacyjnych
- Przyczynianie się do realizacji korporacyjnych celów w zakresie śladu węglowego poprzez efektywność energetyczną
Przejście z tradycyjnych laserów wanadanowych na nowoczesne systemy światłowodowe jest konieczną ewolucją dla firm z branży okuć, które chcą pozostać konkurencyjne na coraz bardziej wymagającym rynku globalnym. Ta transformacja technologiczna oferuje konkretne korzyści w zakresie jakości, wydajności i zrównoważonego rozwoju, a zwrot z inwestycji jest często osiągalny w zaskakująco krótkim czasie.
Firmy, które już podjęły ten krok, potwierdzają, że poprawa jest nie tylko wymierna pod względem ekonomicznym, ale rozciąga się na ogólną jakość procesu produkcyjnego, zmniejszenie wpływu na środowisko i poprawę warunków pracy.
