W sektorze motoryzacyjnym wydajność produkcji i jakość produktu końcowego to parametry, które nie pozwalają na kompromisy. Jedną z najbardziej krytycznych operacji w produkcji elementów układu hamulcowego jest czyszczenie tarcz hamulcowych, które stanowi fundamentalny etap bezpośrednio wpływający na osiągi i bezpieczeństwo pojazdu. Etap ten, tradycyjnie powierzany procesom chemicznym lub mechanicznym, przechodzi radykalną transformację dzięki wprowadzeniu technologii lasera światłowodowego o dużej mocy.
Znakowanie laserowe i grawerowanie laserowe to ugruntowane zastosowania w przemyśle motoryzacyjnym, ale wykorzystanie laserów do czyszczenia stanowi znaczącą ewolucję. Nie chodzi tylko o usuwanie zanieczyszczeń z powierzchni: laserowe czyszczenie tarcz hamulcowych to precyzyjny proces, który musi zapewnić całkowite usunięcie pozostałości po obróbce, olejów ochronnych i utleniania, bez naruszania integralności materiału bazowego.
Dlaczego tarcze hamulcowe wymagają tak dokładnego czyszczenia
Tarcze hamulcowe są komponentami poddawanymi ekstremalnym obciążeniom mechanicznym i termicznym podczas ich cyklu życia. Ich powierzchnia styku z klockami musi mieć określone właściwości, aby zapewnić najlepszą skuteczność hamowania, zminimalizować wibracje i przedłużyć żywotność elementu.
Podczas procesu produkcji tarcze hamulcowe są poddawane obróbce mechanicznej na kilku etapach: toczenia, szlifowania i wykańczania. Operacje te nieuchronnie pozostawiają na powierzchni resztki metalu, oleje do cięcia, smary ochronne i utlenioną warstwę powierzchniową. Obecność tych zanieczyszczeń może poważnie wpłynąć na wydajność tarczy: zmniejsza współczynnik tarcia z klockami, powoduje nieprawidłowe wibracje (tzw. „hałas hamowania”), a nawet może generować lokalne punkty przegrzania, które prowadzą do deformacji.
Tradycyjne metody czyszczenia – obejmujące mycie chemiczne z użyciem rozpuszczalników, piaskowanie lub szczotkowanie mechaniczne – wiążą się z kilkoma krytycznymi kwestiami. Procesy chemiczne wymagają użycia agresywnych substancji, które muszą być utylizowane zgodnie z rygorystycznymi przepisami ochrony środowiska, co pociąga za sobą znaczne koszty. Piaskowanie, choć skuteczne, może w niekontrolowany sposób zmienić mikro-grubość powierzchni tarczy. Techniki mechaniczne mogą również pozostawić pozostałości osadzone w materiale lub uszkodzić krytyczne obszary komponentu.

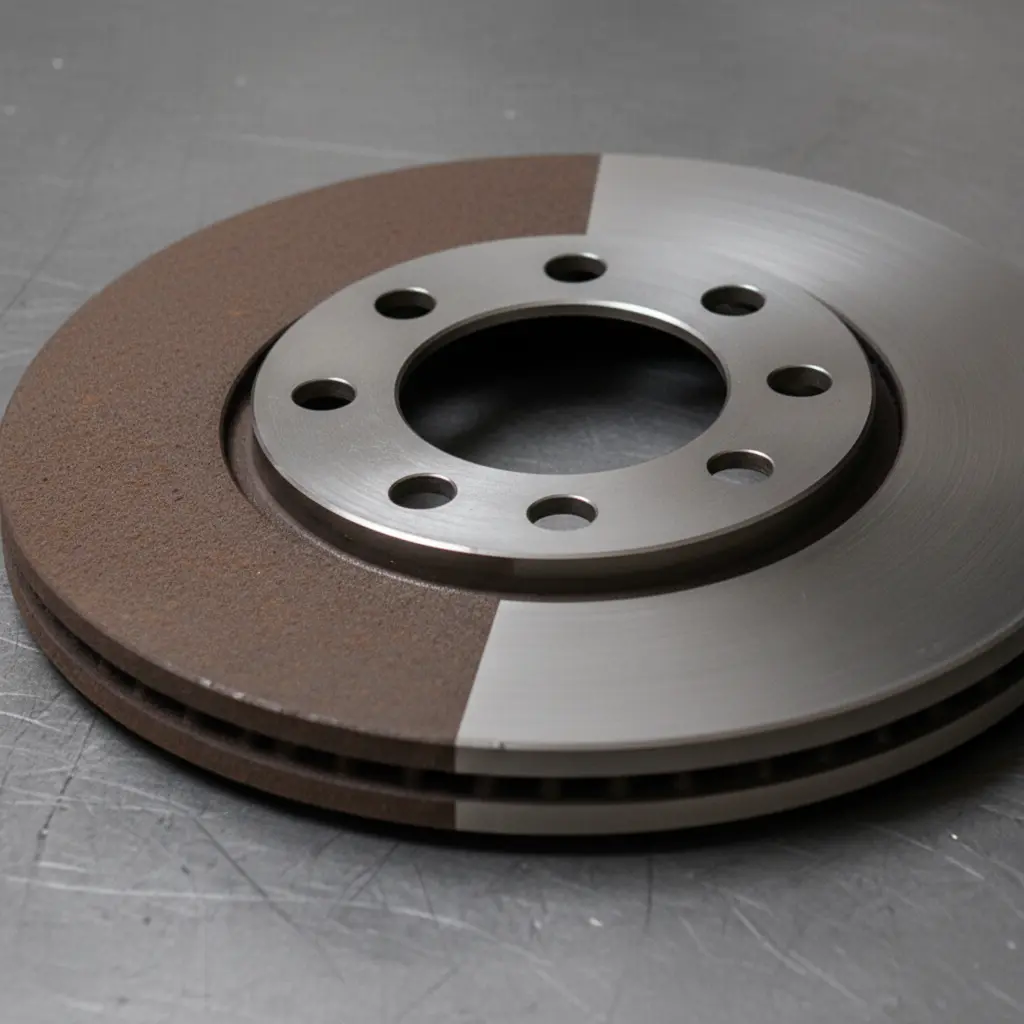

Jak działa laserowe czyszczenie tarcz hamulcowych
Technologia czyszczenia laserowego wykorzystuje impulsy laserowe o dużej mocy do selektywnego usuwania zanieczyszczeń z powierzchni metalu poprzez kontrolowany proces ablacji. Gdy wiązka lasera uderza w powierzchnię tarczy, energia jest pochłaniana głównie przez warstwę zanieczyszczeń, która ma inne właściwości optyczne niż znajdujący się pod nią metal.
Zanieczyszczenie szybko nagrzewa się do temperatury, która powoduje jego natychmiastowe odparowanie lub sublimację. Zjawisko to, zachodzące w ułamkach sekundy, generuje mikroeksplozję, która usuwa materiał z powierzchni. Precyzja procesu jest taka, że metalowe podłoże pozostaje praktycznie nienaruszone: laser można skalibrować tak, aby usuwał warstwy rzędu kilku mikrometrów bez wpływu na materiał bazowy.
Lasery światłowodowe o mocy od 100 W do 1000 W są zwykle używane do czyszczenia tarcz hamulcowych. Wybór mocy zależy od kilku czynników: rodzaju usuwanego zanieczyszczenia, grubości warstwy, wymaganej prędkości procesu i materiału samej tarczy. Lasery światłowodowe są idealnym rozwiązaniem do tego zastosowania ze względu na ich wysoką sprawność energetyczną, jakość wiązki i zdolność do pracy w reżimach impulsów zoptymalizowanych do czyszczenia.
Przewaga techniczna nad tradycyjnymi metodami
Zastosowanie czyszczenia laserowego w procesie produkcji tarcz hamulcowych niesie ze sobą szereg istotnych korzyści technicznych, które wykraczają daleko poza zwykłe usuwanie zanieczyszczeń.
Selektywność procesu jest prawdopodobnie najbardziej znaczącą zaletą. Laser można skonfigurować tak, aby działał wyłącznie na niepożądane warstwy powierzchniowe, całkowicie zachowując metalurgiczne właściwości tarczy. Taki poziom kontroli jest niemożliwy do osiągnięcia przy użyciu tradycyjnych metod chemicznych lub mechanicznych. Uzyskana powierzchnia ma kontrolowaną i powtarzalną chropowatość, co jest podstawową cechą zapewniającą stałą skuteczność hamowania.
Z punktu widzenia produktywności, systemy laserowe oferują konkurencyjne prędkości procesu w porównaniu z konwencjonalnymi technologiami, z tą zaletą, że mogą być zintegrowane bezpośrednio z linią produkcyjną. Nie jest wymagany czas oczekiwania na suszenie lub chłodzenie, a element może natychmiast przejść do następnego etapu. Możliwość pełnej automatyzacji operacji, zazwyczaj poprzez robotyzację, eliminuje zmienność związaną z ręczną interwencją i zapewnia jednolite wyniki w całej produkcji.
Wpływ na środowisko jest kolejnym coraz ważniejszym elementem. Czyszczenie laserowe jest procesem całkowicie suchym: nie są używane żadne rozpuszczalniki chemiczne, nie powstają żadne odpady do utylizacji, a jedynym produktem ubocznym jest pył metalowy, który można łatwo odkurzyć i przefiltrować. Przekłada się to na znaczną redukcję kosztów operacyjnych związanych z utylizacją i poprawę ogólnego zrównoważonego rozwoju procesu produkcyjnego.
Praktyczne wdrożenie: konfiguracje i kwestie techniczne
Integracja laserowego systemu czyszczenia z produkcją tarcz hamulcowych wymaga dokładnej analizy specyfikacji aplikacji i optymalnej konfiguracji systemu.
Większość instalacji wykorzystuje 6-osiowe roboty antropomorficzne, które przesuwają głowicę lasera wzdłuż powierzchni tarczy. Taka konfiguracja zapewnia maksymalną elastyczność, umożliwiając dotarcie do wszystkich obszarów elementu – w tym najbardziej złożonych obszarów, takich jak otwory wentylacyjne i powierzchnie boczne – przy jednoczesnym zachowaniu optymalnego kąta padania wiązki laserowej.
W przypadku tarcz hamulcowych o standardowych rozmiarach, laser o mocy 500-1000 W zapewnia czasy cyklu w zakresie 20-40 sekund na część, w zależności od wielkości obrabianej powierzchni. Przy wyborze mocy nie należy kierować się wyłącznie prędkością: nadmierna moc może powodować nadmierne miejscowe nagrzewanie, podczas gdy niewystarczająca moc wymagałaby wielu przejść, co skutkowałoby zmniejszoną wydajnością.
Odciąganie oparów powstających podczas procesu jest krytycznym aspektem instalacji. Usunięte zanieczyszczenia są odparowywane i muszą być natychmiast odessane, aby zapobiec ich ponownemu osadzaniu się na świeżo oczyszczonej powierzchni. Nowoczesne systemy filtracji skutecznie wychwytują cząsteczki, dzięki czemu środowisko pracy jest bezpieczne i zgodne z przepisami BHP.
Elementem, który jest często niedoceniany, jest potrzeba zintegrowanych systemów kontroli jakości. Wiele nowoczesnych instalacji obejmuje kamery wizyjne, które sprawdzają powierzchnię tarczy po czyszczeniu, weryfikując brak pozostałości zanieczyszczeń i zgodność wyniku z normami jakości. Takie podejście umożliwia wychwycenie wszelkich anomalii w czasie rzeczywistym i zagwarantowanie 100% zgodności części.
Obszary zastosowań i perspektywy na przyszłość
Chociaż najbardziej znane zastosowanie dotyczy samochodowych tarcz hamulcowych – gdzie producenci tacy jak Ferrari, Brembo i inni główni gracze już przyjęli tę technologię – czyszczenie laserowe znajduje również zastosowanie w innych obszarach komponentów mechanicznych.
W sportach motorowych i pojazdach o wysokich osiągach, gdzie tolerancje są jeszcze bardziej zawężone, a skuteczność hamowania jest czynnikiem konkurencyjnym, czyszczenie laserowe stało się praktycznie standardem. Możliwość uzyskania idealnie czystych powierzchni o powtarzalnej charakterystyce przekłada się na wymierne korzyści w zakresie wydajności i niezawodności.
Świat pojazdów użytkowych i przemysłowych również wykazuje coraz większe zainteresowanie tą technologią. Duże tarcze hamulcowe stosowane w ciężarówkach i ciężkich pojazdach wymagają szczególnie wymagających procesów czyszczenia, a lasery okazują się skutecznym rozwiązaniem do obsługi znacznych ilości materiału przy zachowaniu wysokich standardów jakości.
Perspektywy na przyszłość przewidują dalszą ewolucję technologii w kierunku jeszcze bardziej inteligentnych i zintegrowanych systemów. Rozwój algorytmów sterowania adaptacyjnego umożliwi systemowi laserowemu automatyczne dostosowanie parametrów procesu do specyfiki każdego pojedynczego komponentu, optymalizując wynik i jeszcze bardziej zmniejszając marginesy strat. Integracja z systemami Przemysłu 4.0 pozwoli również na pełne śledzenie każdego etapu procesu i wdrożenie strategii konserwacji predykcyjnej w zakładach.
Względy ekonomiczne i zwrot z inwestycji
Początkowa inwestycja w system czyszczenia laserowego jest niewątpliwie znacząca, zazwyczaj rzędu kilkuset tysięcy euro za kompletną instalację zrobotyzowaną. Analiza zwrotu z inwestycji musi jednak uwzględniać kilka czynników, które wykraczają poza sam koszt zakupu.
Eliminacja powtarzających się kosztów operacyjnych związanych z zakupem rozpuszczalników chemicznych i ich utylizacją stanowi pierwszą wymierną oszczędność. Do tego dochodzi redukcja odpadów wynikających z niespójnych lub nieodpowiednich procesów czyszczenia oraz poprawa postrzeganej przez klienta jakości produktu końcowego.
Zwiększona elastyczność operacyjna to kolejny aspekt, który należy dokładnie rozważyć. System laserowy można przeprogramować w ciągu kilku minut do obsługi różnych modeli tarcz hamulcowych, bez potrzeby stosowania specjalistycznego sprzętu lub skomplikowanych rekonfiguracji. Przekłada się to na doskonałą zdolność do szybkiego reagowania na zmiany popytu i obsługi zróżnicowanych asortymentów produkcyjnych bez uszczerbku dla wydajności.
W przypadku zakładów produkcyjnych o znacznych wolumenach – zazwyczaj ponad 50 000 do 100 000 dysków rocznie – okres zwrotu wynosi zazwyczaj od 2 do 4 lat, w zależności od konkretnej konfiguracji i warunków pracy. W przypadku produkcji o mniejszej objętości lub dużej zmienności, bardziej odpowiednie mogą być rozwiązania częściowej integracji lub wykorzystanie laserów o zmniejszonej mocy do ukierunkowanych zastosowań.
