W branży oświetlenia samochodowego, gdzie estetyka i funkcjonalność łączą się w komponentach optycznych o milimetrowej precyzji, każda niedoskonałość powierzchni stanowi potencjalną wadę jakościową. Jednym z najbardziej podstępnych wyzwań, przed jakimi stoją inżynierowie procesu podczas wdrażania laserowego odgazowywania, jest tak zwany „efekt mgły”: nieprzezroczysta aureola, prawie niezauważalna gołym okiem na początkowych etapach, która może zagrozić przejrzystości optycznej i estetycznemu wyglądowi przezroczystych lub półprzezroczystych tworzyw sztucznych. Zjawisko to, pozornie marginalne, w rzeczywistości kryje w sobie złożoność techniczną, której trwałe rozwiązanie wymaga multidyscyplinarnych umiejętności i zaawansowanych rozwiązań inżynieryjnych.
Podstępna natura efektu mgły
Efekt mgły objawia się jako rozproszone zamglenie powierzchni nad strefą ablacji laserowej, wynikające z ponownej kondensacji oparów i submikronowych cząstek stałych generowanych podczas procesu usuwania bramki wtryskowej. W przeciwieństwie do innych, bardziej oczywistych wad procesu, zjawisko to ma cechy, które sprawiają, że jest ono szczególnie problematyczne dla działów jakości:
- Czasowa progresywność: efekt może nasilać się w ciągu kilku minut po przetworzeniu, gdy resztkowe opary nadal osadzają się na powierzchniach, które są nadal gorące.
- Zmienność geometryczna: intensywność zmętnienia zależy od trójwymiarowej konformacji elementu i położenia bramki w stosunku do wnęk optycznych.
- Zależność od materiału: poliwęglan, PMMA i przezroczyste mieszanki polimerów różnie reagują na rekondensację, z różnymi progami krytyczności.
- Zakłócenia w późniejszej obróbce: każda powłoka lub lakierowanie może wizualnie wzmocnić wadę, czyniąc ją jeszcze bardziej widoczną.
Głównym zarzutem jest to, że aureola ta pogarsza właściwości, dla których komponenty są produkowane: kontrolowaną przepuszczalność światła i wygląd premium wymagany przez nowoczesny przemysł motoryzacyjny.
Mechanizmy formowania: fizyka ablacji i dynamika płynów
Zrozumienie efektu mgły wymaga analizy zjawisk fizycznych zachodzących w interakcji laser-materia podczas degeneracji. Gdy wiązka lasera uderza w polimerowy materiał bramki, energia jest absorbowana w ograniczonej objętości, generując szybką transformację fazową:
- Wysokotemperaturowe opary polimerów (300-600°C) zawierające rozdrobnione łańcuchy molekularne
- Bardzo drobne cząstki o typowym rozmiarze od 0,1 do 10 mikronów, składające się z pozostałości węgla i oligomerów.
- Konwekcyjne fale uderzeniowe rozchodzące się po ablowanym materiale we wszystkich kierunkach
W przypadku braku skutecznego systemu wychwytywania, produkty ablacji podążają trajektoriami wyznaczonymi przez:
- Naturalne przepływy konwekcyjne generowane przez gradient termiczny między obszarem przetwarzania a jego otoczeniem
- Ciśnienie ponownego zwijania spowodowane szybkim rozszerzaniem się odparowanego materiału
- Geometria elementu, która może tworzyć obszary recyrkulacji lub stagnacji przepływu powietrza
Efekt mgły występuje, gdy cząstki stałe i opary są transportowane do sąsiednich powierzchni optycznych i osadzają się tam w wyniku kondensacji termicznej lub osadzania elektrostatycznego, zanim system ekstrakcji może je skutecznie wychwycić. Wciąż ciepłe powierzchnie sprzyjają tworzeniu się cienkiej, ale trwałej warstwy molekularnej, która zmienia współczynnik załamania powierzchni.
Tradycyjne podejścia i ich ograniczenia
Wczesne próby złagodzenia efektu mgły koncentrowały się na rozwiązaniach empirycznych, które przynosząc częściową poprawę, nie rozwiązywały problemu u jego podstaw:
Zwiększenie mocy ssania: zwykłe zwiększenie objętościowego natężenia przepływu odkurzacza generuje turbulentne przepływy, które paradoksalnie mogą kierować cząstki stałe w stronę krytycznych obszarów, a nie z dala od nich. Brak kontrolowanej kierunkowości sprawia, że rozwiązanie to jest nieskuteczne w przypadku złożonych geometrii.
Odstęp między dyszami a komponentami: odsunięcie dyszy ssącej od obszaru przetwarzania zmniejsza wydajność zbierania dokładnie w punkcie, w którym stężenie zanieczyszczeń jest najwyższe, odsuwając problem bez jego rozwiązywania.
Zmiany parametrów lasera: zmniejszenie mocy lub zwiększenie prędkości skanowania w celu ograniczenia generowania oparów pogarsza wydajność samego procesu degeneracji, z ryzykiem niecałkowitego usunięcia bramki lub powstania pozostałości stopionego polimeru.
Obróbka końcowa powierzchni: kolejne procesy czyszczenia chemicznego lub mechanicznego wprowadzają dodatkowe etapy, zwiększając koszty operacyjne i ryzyko uszkodzenia wrażliwych powierzchni optycznych.
Podejścia te ujawniają podstawowe ograniczenie: odnoszą się do skutków bez uwzględnienia przyczyn dynamiki płynów, które regulują transport cząstek stałych w strefie przetwarzania.

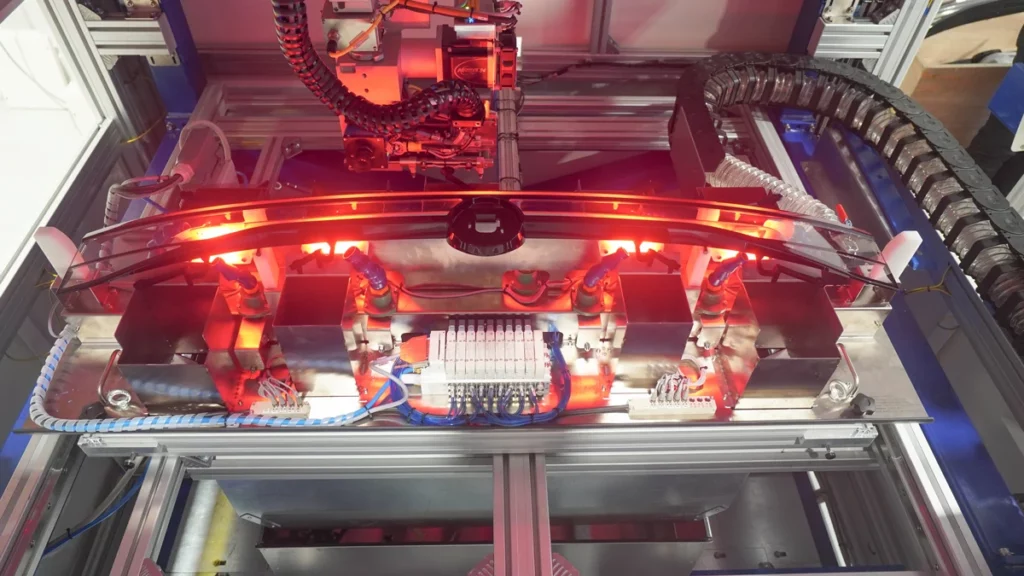

Rozwiązanie inżynieryjne: projektowanie CFD systemów ssących
Najbardziej znaczącym postępem technologicznym w rozwiązywaniu problemu efektu mgły jest zastosowanie obliczeniowej dynamiki płynów (CFD ) do projektowania systemów ssących zintegrowanych ze stacjami degeneracji laserowej. Podejście to przekształca problem tradycyjnie rozwiązywany metodą empirycznych prób i błędów w wymierny i optymalny proces inżynieryjny.
Modelowanie procesów dynamiki płynów
Symulacja CFD pozwala na wirtualne odwzorowanie przepływu powietrza w strefie obróbki:
- Rzeczywista geometria komponentów zaimportowana z modeli 3D CAD, w tym wszystkie wgłębienia, żebra i podcięcia wpływające na wzorce przepływu.
- Charakterystyka dyszy ssącej: średnica, kształt, kąt i odległość od powierzchni roboczej
- Położenie i orientacja bramki w odniesieniu do preferencyjnych ścieżek przepływu powietrza
- Warunki brzegowe: natężenie przepływu wlotowego, temperatura otoczenia, obecność przepływów powietrza wtórnego
Oprogramowanie CFD numerycznie rozwiązuje równania Naviera-Stokesa rządzące ruchem płynu, tworząc trójwymiarowe mapy:
- Prędkość przepływu: identyfikacja stref stagnacji, w których gromadzą się cząstki stałe.
- Ciśnienie lokalne: podkreślenie gradientów, które mogą zmusić opary do zbliżenia się do powierzchni krytycznych.
- Trajektorie cząstek: symulacja rzeczywistej drogi zanieczyszczeń od źródła do wlotu lub powierzchni podzespołów.
Optymalizacja geometryczna oparta na danych
Wyniki symulacji umożliwiają projektowanie niestandardowych systemów wlotowych, które zapewniają skuteczne kierunkowe wychwytywanie cząstek stałych. Kluczowe elementy optymalizacji obejmują:
Konfiguracja dysz: symulacja identyfikuje optymalne kąty i odległości w celu utworzenia zbieżnego przepływu laminarnego, który przechwytuje produkty ablacji, zanim dotrą one do sąsiednich powierzchni optycznych. W niektórych przypadkach konfiguracje wielodyszowe ze skoordynowanymi przepływami są niezbędne dla szczególnie złożonych geometrii.
Inteligentne przeguby: w przypadku komponentów z wieloma strefami degeneracji w różnych pozycjach kątowych, sterowane elastyczne przeguby umożliwiają dynamiczną reorientację ssania, zawsze zachowując optymalne ustawienie zidentyfikowane przez CFD.
Geometria przenośnika: specjalnie zaprojektowane kanały i komory zmniejszają straty ciśnienia i utrzymują wysoką prędkość przepływu dokładnie tam, gdzie jest to potrzebne, unikając zjawisk recyrkulacji, które mogłyby ponownie wprowadzić zanieczyszczenia do obszaru roboczego.
Integracja z parametrami procesu: natężenie przepływu ssania jest zsynchronizowane z parametrami lasera (moc, prędkość), zwiększając je w fazach maksymalnej ablacji i modulując je w celu uniknięcia nadmiernego chłodzenia, które mogłoby zmienić jakość cięcia.
Walidacja eksperymentalna i iteracja
Podejście CFD nie ogranicza się do teoretycznej fazy projektowania. Metodologia obejmuje:
- Szybkie prototypowanie zoptymalizowanych komponentów ssących za pomocą druku 3D lub obróbki CNC
- Testy procesowe na rzeczywistych próbkach z inspekcją optyczną i pomiarami przepuszczalności światła w celu ilościowego określenia poprawy.
- Iteracyjne udoskonalanie: wyniki eksperymentów zasilają nowe symulacje w celu osiągnięcia ostatecznej konfiguracji.
Ten cykl projektowania drastycznie skraca czas konfiguracji w porównaniu z tradycyjnymi metodami empirycznymi, zamieniając tygodnie prób i błędów w dni inżynierii opartej na danych.
Perspektywy na przyszłość: w kierunku sztucznej inteligencji stosowanej
Ewolucja technologiczna w dziedzinie laserowego odgazowywania oświetlenia samochodowego zmierza w kierunku coraz bardziej zaawansowanych rozwiązań, które integrują modelowanie CFD z algorytmami uczenia maszynowego. Opracowywane systemy wykorzystują sieci neuronowe szkolone na zestawach danych symulacji dynamiki płynów w celu przewidywania optymalnych konfiguracji zasysania w czasie rzeczywistym, gdy zmieniają się warunki pracy, dynamicznie dostosowując natężenia przepływu i położenie dysz.
Jednocześnie integracja z systemami wizji maszynowej umożliwia monitorowanie online wszelkich śladów efektów mgły i wdrożenie pętli kontroli sprzężenia zwrotnego, które automatycznie korygują parametry ssania, zapewniając stałą jakość nawet w przypadku dryftu procesu lub zmian w stosowanych materiałach polimerowych.
